Subdividir un sólido topográfico

Defina un área de un sólido topográfico para desfasar desde la superficie del sólido topográfico original.

Por ejemplo, puede usar subdivisiones para dibujar islas o carreteras de aparcamientos en un sólido topográfico. A las subdivisiones se les asigna su propio tipo de sólido topográfico independiente. Asigne un tipo diferente para tener una subdivisión con un material diferente del sólido topográfico principal.

La creación de una subdivisión no genera superficies independientes. La geometría de subdivisión se define por la superficie original y reflejará los cambios realizados en el sólido topográfico principal. Se puede definir un desfase para la subdivisión. Para crear superficies independientes que se pueden editar por separado, use la herramienta Dividir.

Para subdividir un sólido topográfico

1. Abra una vista que muestre un sólido topográfico.
2. Seleccione el sólido topográfico.
3. Haga clic en la ficha Modificar | Sólido topográficoFormas de sólidos topográficos (Subdividir).

   Revit pasa a modo de boceto.

4. Haga clic en (Seleccionar líneas) o use otras herramientas de boceto para crear una subdivisión en el sólido topográfico.
5. En la paleta Propiedades, seleccione un tipo de sólido topográfico para la subdivisión y proporcione un valor para el parámetro Desfase de subdivisión. Los valores positivos elevan la subdivisión por encima de la superficie del sólido topográfico y los negativos excavarán el sólido topográfico. El valor 0 creará una subdivisión alineada con la geometría del sólido topográfico.
6. Haga clic en (Finalizar modo de edición).

Para modificar contornos de subdivisión

1. Seleccione la subdivisión.
2. Haga clic en la ficha Modificar | Sólido topográfico grupo Modo (Editar boceto).
3. Haga clic en (Seleccionar líneas) o use otras herramientas de boceto para modificar la subdivisión.
4. Haga clic en (Finalizar modo de edición).
Nota: Si divide un sólido topográfico con una subdivisión, pero la división no cruza la subdivisión, recibirá una notificación sobre la supresión del elemento de subdivisión porque no se puede crear. Esto es normal; haga clic en Suprimir ejemplares para continuar con la acción de división.

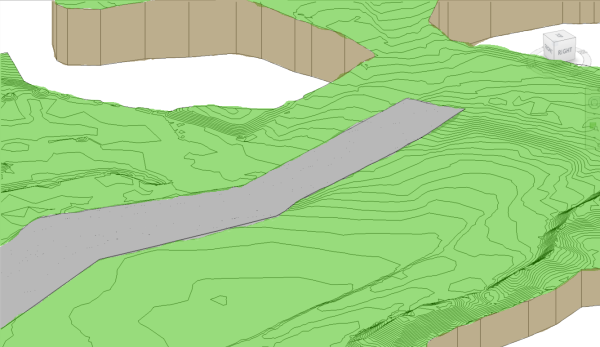

Ejemplo
