Sólidos topográficos

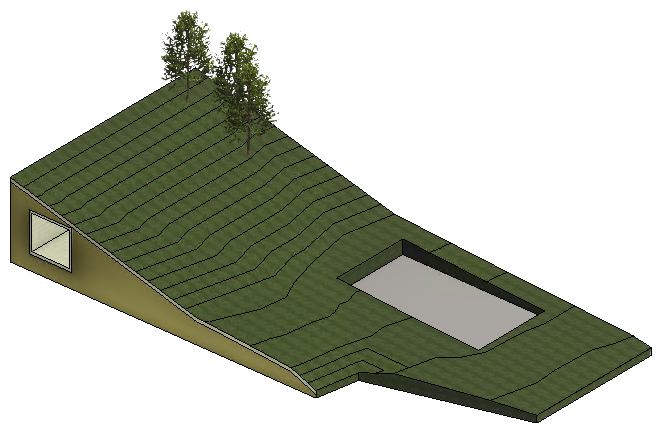

Para representar la topografía del emplazamiento, cree un sólido topográfico en el modelo de Revit.

Ficha Masa y emplazamientogrupo Modelar emplazamiento

(Sólido topográfico)
(Crear desde un boceto)
(Crear desde importación)
(Subdividir)
(Región nivelada)

Temas de esta sección

Acerca de los sólidos topográficos
La herramienta Sólido topográfico permite establecer un elemento topográfico mediante puntos de elevación definidos o datos importados.
Crear un sólido topográfico mediante un boceto
Cree un sólido topográfico mediante el boceto de un contorno y la colocación de puntos de elevación.
Vídeo: Crear un sólido topográfico
Cree un sólido topográfico mediante la elaboración de un boceto de un contorno y la definición de puntos de elevación.
Vídeo: Trabajar con sólidos topográficos
Excave un sólido topográfico con elementos de suelo y modifíquelo con forzados de cursor a XYZ.
Crear un sólido topográfico a partir de datos importados
Genere automáticamente un sólido topográfico a partir de datos de curvas de nivel 3D importados de archivos de puntos DWG, DXF, DGN o CSV.
Simplificar la topografía
Cada punto de una topografía crea triangulaciones de geometría, por lo que aumenta la carga de cálculo. Cuando se crea un elemento con gran cantidad de puntos, puede simplificarlo para mejorar el rendimiento del sistema. Al simplificar el elemento, la precisión y la geometría de las curvas de nivel pueden verse afectadas según las condiciones específicas de la topografía. Una vez que se haya simplificado el elemento, compruebe las curvas de nivel y la geometría. Si es necesario, añada puntos para aumentar la precisión.
Sombreado suave de sólidos topográficos
Active Sombreado suave de sólidos topográficos para suavizar la visualización de elementos de sólido topográfico en el modelo. Los sólidos topográficos se suavizan en vistas mediante los estilos visuales Sombreado, Colores coherentes, Texturas y Realista.
Controlar la visualización de curvas de nivel en sólidos topográficos
Especifique la configuración de visualización de las líneas de curva de nivel en los tipos de familia de sólidos topográficos.
Subdividir un sólido topográfico
Defina un área de un sólido topográfico para desfasar desde la superficie del sólido topográfico original.
Propiedades de ejemplar de subdivisión de un sólido topográfico
Modifique las propiedades de ejemplar de una subdivisión de un sólido topográfico para cambiar el tipo y el desfase.
Crear una región nivelada
Nivele las áreas de la topografía, cambiando las elevaciones en puntos seleccionados para desarrollar el diseño de emplazamiento propuesto.
Sólido topográfico: Excavar y Eliminar excavación
Utilice un suelo, una cubierta o un sólido topográfico para cortar el volumen de un sólido topográfico anfitrión.
Sólido topográfico: parámetros de volumen de excavación
Utilice la información de volumen individual y de excavación total para saber la cantidad exacta de suelo que se eliminará del modelado de sólidos topográficos.
Propiedades de ejemplar de sólido topográfico
Modifique las propiedades de ejemplar para cambiar el nivel, el desfase de altura, la pendiente y otros aspectos de un sólido topográfico.
Propiedades de tipo de sólido topográfico
Modifique las propiedades de tipo para cambiar la estructura, el grosor por defecto, la función y otros aspectos de un sólido topográfico.
