Personalizar la automatización del modelo físico al analítico

Personalice la automatización del modelo físico al analítico para mejorar el resultado en función de las particularidades de su proyecto.

Para personalizar los parámetros de físico a analítico, realice lo siguiente:

1. En la ficha Analizar grupo Modelo analítico estructural, haga clic en (Automatización analítica).
2. En la lista desplegable, haga clic en (Ejecutar De físico a analítico para edificios).

La automatización del modelo físico al analítico incluye cuatro parámetros que se pueden personalizar.

Alineación de nivel

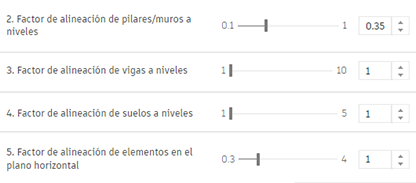

Puede personalizar el rango vertical en el que la herramienta de automatización busca en cada elemento un nivel con el que alinear el elemento analítico creado. Se pueden ajustar estos tres factores para mejorar la alineación de nivel, uno para cada grupo de elementos:

• Elementos verticales: pilares y muros
• Vigas
• Suelos y losas

Además de este factor, los niveles con los parámetros estructurales activados tienen una prioridad más alta en comparación con los que no los tienen.

Nota: Esto podría resultar útil a la hora de diferenciar entre plantas con más de un nivel definido. Si tiene uno específico que desea que utilice la herramienta de automatización, active el parámetro Estructural para él.

Factor de alineación de pilares/muros a niveles

Ajuste este factor para especificar la distancia a la que debe buscar la herramienta de automatización un nivel en el que se proyectará el extremo más cercano del pilar o muro.

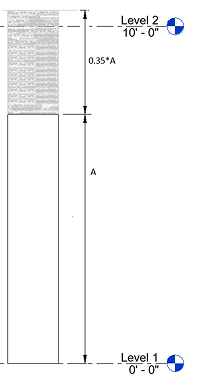

El valor por defecto se establece en 0,35 de la altura del pilar o el muro, pero se puede ajustar hasta 1.

Nota: Esta tolerancia es específica de cada elemento, ya que se calcula en función de la altura del elemento.

Nota: Si no se encuentra ningún nivel dentro de esta tolerancia, no se recortarán ni se extenderán el pilar o el muro.

Factor de alineación de vigas a niveles

Ajuste este factor para especificar la distancia a la que debe buscar la herramienta de automatización un nivel en el que se proyectará la viga analítica.

El valor por defecto se establece en 1 de la altura de la sección transversal de la viga, pero se puede ajustar hasta 10.

Nota: Esta tolerancia es específica de cada elemento, ya que se calcula en función de la altura de la sección transversal del elemento.

Nota: Si no se encuentra ningún nivel dentro de esta tolerancia, la viga analítica se creará en el eje geométrico del elemento físico.

Factor de alineación de suelos a niveles

Ajuste este factor para especificar la distancia a la que debe buscar la herramienta de automatización un nivel en el que se proyectará el suelo analítico.

El valor por defecto se establece en 1 de la altura de grosor, pero se puede ajustar hasta 5.

Nota: Esta tolerancia es específica de cada elemento, ya que se calcula en función del grosor del elemento.

Nota: Si no se encuentra ningún nivel dentro de esta tolerancia, el suelo analítico se creará en la cara física superior de la viga.

Alineación en planta

Permite personalizar el grado de simplificación que debe tener el modelo analítico en términos de alineación en planta.

La alineación en planta agrupa los elementos dentro de una tolerancia calculada para alinearlos con la misma referencia. La tolerancia calculada es una media del grosor y la anchura de la sección transversal de todos los muros y las vigas seleccionados.

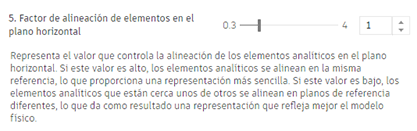

Se puede multiplicar por un factor. El valor por defecto de este factor es 1 y se puede multiplicar hasta por cuatro.

Nota: Un pequeño factor reduce la tolerancia, lo que da como resultado la colocación de elementos analíticos que, en su mayoría, siguen su posición física correspondiente en planta. Un factor mayor aumenta la tolerancia, lo que da lugar a un modelo analítico más simplificado, donde la alineación de los elementos analíticos está algo más generalizada con respecto a sus equivalentes físicos en planta.

Para personalizar la configuración del grosor de la pared:

Si la opción Usar grosor estructural está activada, la automatización del modelo analítico utilizará el grosor de la capa estructural de la pared, el suelo o la losa al crear o actualizar el panel analítico.

1. En la ficha Analizar grupo Modelo analítico estructural, haga clic en (Automatización analítica).
2. En la lista desplegable, seleccione (Ejecutar De físico a analítico para edificios).
3. En Modificar | Configuración de Panel analítico, haga clic en la casilla de verificación de Usar grosor estructural.
