Automatización del modelo analítico a partir del modelo físico

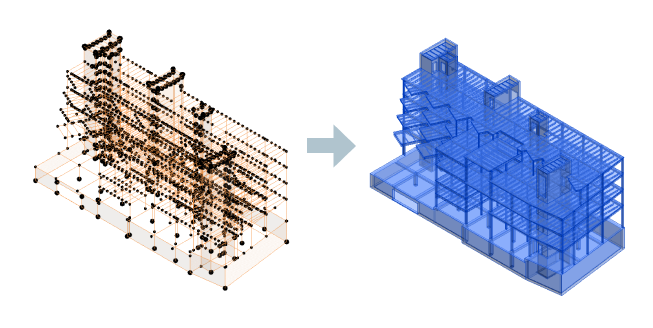

Genere el modelo analítico estructural para los elementos físicos estructurales seleccionados. El modelo analítico resultante se alinea y conecta mejor con las referencias horizontales y verticales clave generadas a partir del modelo físico.

Para automatizar la creación del modelo analítico mediante el modelo físico como contexto, realice lo siguiente:

Nota: Se omiten los elementos que no tienen una línea de ubicación.

1. En la ficha Analizar grupo Modelo analítico estructural, haga clic en (Automatización analítica).
2. En la lista desplegable, seleccione (Ejecutar De físico a analítico para edificios).
3. Haga clic en (Ejecutar).

Se crea el modelo analítico.

Nota: La herramienta de automatización solo selecciona previamente los elementos físicos admitidos sin ningún elemento analítico asociado.

• Puede ajustar la selección.
• Puede seguir utilizando el Reproductor de Dynamo para ejecutar la automatización, como se indica a continuación:
  1. En la ficha Analizar grupo Modelo analítico estructural, haga clic en (Automatización analítica).
  2. En la lista desplegable, seleccione (Personalización de la automatización).
