Puede colocar una armadura con doblados o ganchos rotados 3D o girar los ganchos o los doblados de las barras existentes. Al rotar los ganchos o los doblados en los extremos de la armadura, se crea una forma de armadura 3D si los segmentos de barra, gancho y doblado ya no se encuentran en el mismo plano.
La forma de barra se igualará con una forma existente con rotación similar o se creará una nueva forma en los diversos intervalos de rotación de los ganchos. Las barras de forma libre se pueden igualar también a formas de armadura con ganchos o doblados 3D, lo que garantiza que los datos de fabricación se puedan extraer para esas barras.
- En la ficha Estructura
grupo Refuerzo, haga clic en la flecha y seleccione Configuración de refuerzo.
- En el cuadro de diálogo Configuración de refuerzo Configuración de refuerzo general, active la casilla Incluir ganchos en definición de forma de armadura.
Estas formas 3D, así como las barras multiplanares existentes, se muestran en vistas de plano e isométricas en el navegador de formas de armadura o al cambiar la forma de una barra existente.
Puede elegir la forma durante la colocación de armaduras, así como al cambiar la forma de una barra ya creada.
Rotación de ganchos o doblados, formas de armadura y numeración
La rotación de ganchos y doblados se tiene en cuenta al definir una forma de armadura. Para ello, los ganchos deben incluirse en la definición de forma de armadura mediante la activación o la desactivación de la opción en Configuración de refuerzo, mientras que los doblados siempre definen la forma de armadura.
La numeración de armaduras compara la forma de la armadura, las longitudes de segmento y la rotación de los ganchos o los doblados para determinar el número de cada barra.
En el caso sencillo de una barra recta, las rotaciones idénticas mantendrán los ganchos o los doblados en el mismo plano y se igualarán con una forma de armadura con rotación de 0 grados (formas estándar de la biblioteca).
Si los ganchos o los doblados tienen rotaciones diferentes (no están en el mismo plano), se creará una nueva forma para cada intervalo de 15 grados.
En el ejemplo siguiente, las dos barras tienen la misma forma de armadura porque el ángulo de rotación del gancho al inicio se encuentra en el mismo intervalo de 15 grados. Los números de armadura son diferentes porque las rotaciones de ganchos son diferentes (40 y 45 grados).
 |
 |
 |
 |
|
| Número de armadura | 1 | 1 | 3 | 4 |
| Forma | 02 | 02 | Forma de armadura 1 | Forma de armadura 1 |
| Rotación del gancho al inicio | 0° | 230° | 40° | 45° |
| Rotación del gancho al final | 0° | 230° | 90° | 90° |

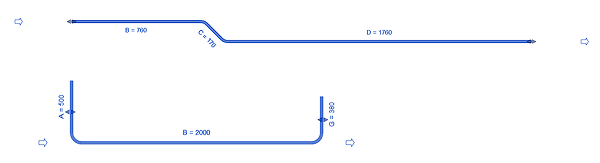

Modificar longitudes de gancho o doblado por ejemplar
Active o desactive la opción Modificar longitudes de gancho o Modificar longitudes de doblado en la paleta Propiedades o en una tabla de planificación de armaduras para editar las longitudes de los ganchos o los doblados directamente para cada ejemplar de armadura. Esto se aplica a cualquier armadura con ganchos o doblados y requiere que las longitudes de ganchos o doblados se asignen a un parámetro de forma de armadura.
Puede editar las longitudes de segmento en la paleta Propiedades, en una tabla de planificación o directamente en el lienzo haciendo clic en cualquiera de los valores.

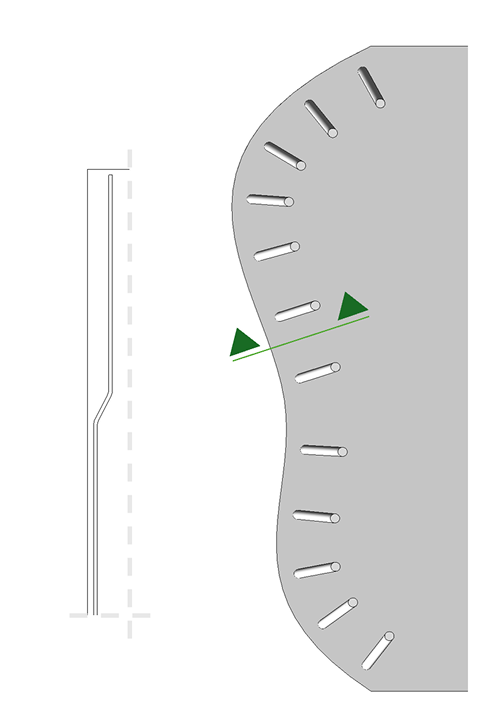

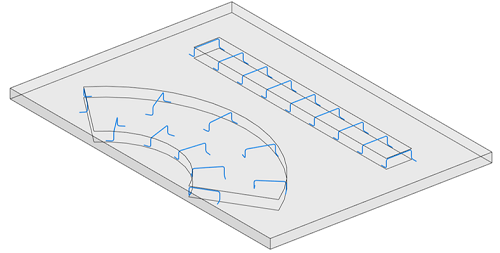

Refuerzo por camino y ganchos 3D
Utilice formas de armadura con ganchos 3D dentro del refuerzo por camino para distribuir los tramos de armadura en el proyecto.

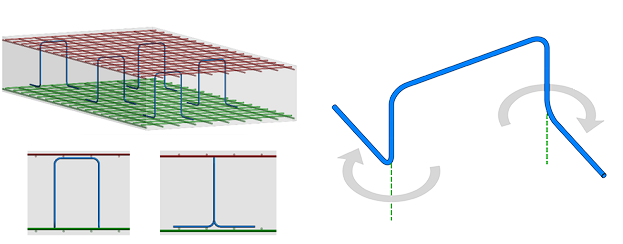

Rotación de gancho o doblado de armadura de forma libre
