Armadura

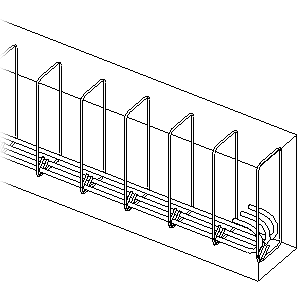

Coloque formas de armadura predefinidas o cree el boceto de una armadura personalizada para reforzar los elementos de modelado de hormigón.

Haga clic en la ficha Estructuragrupo Refuerzo (Armadura).
- Modificar|Colocar armadura grupo Métodos de inserción (Expandir a anfitrión)
- Modificar|Colocar armadura grupo Métodos de inserción (Mediante dos puntos)
- Modificar|Colocar armadura grupo Métodos de inserción (Boceto de armadura)
- Modificar|Colocar armadura grupo Métodos de inserción (Armadura de forma libre)

Temas de esta sección

Acerca del refuerzo
Utilice las herramientas de refuerzo para añadir elementos de refuerzo como armaduras, barras de refuerzo o mallazos en anfitriones válidos como una viga de hormigón, un pilar, un suelo estructural o una cimentación.
Acerca del refuerzo de piezas de hormigón
Las piezas de hormigón creadas a partir de elementos de superficie (como muros y suelos) cuentan con un recubrimiento de armadura y pueden hospedar armaduras, conjuntos de armaduras, refuerzos de área, refuerzos por camino y mallazos de refuerzo.
Configuración general de refuerzo
Especifique los parámetros para la coincidencia de forma haciendo referencia a ganchos y vea los elementos de armadura independientes en refuerzos de área y refuerzos por camino.
Colocar armadura
Coloque ejemplares de armadura individuales en anfitriones válidos.
Crear un boceto de armadura plana
Utilice las herramientas de boceto comunes para la colocación manual de formas de armadura dentro de un anfitrión válido.
Vídeo: Detalle con una armadura multiplanar
Coloque conjuntos y ejemplares de armadura multiplanar del modelo para permitir el diseño y el uso de diferentes métodos de refuerzo.
Crear un boceto de una armadura multiplanar
Utilice herramientas de boceto comunes para definir formas de armadura que se encuentran curvadas en dos planos.
Crear formas de armadura 3D estándar mediante la rotación de ganchos y doblados
Puede colocar una armadura con doblados o ganchos rotados 3D o girar los ganchos o los doblados de las barras existentes. Al rotar los ganchos o los doblados en los extremos de la armadura, se crea una forma de armadura 3D si los segmentos de barra, gancho y doblado ya no se encuentran en el mismo plano.
Ajustar la visibilidad de la armadura y los acopladores de armadura en una vista
Los elementos de un modelo se hospedan dentro de elementos anfitriones. En vistas de líneas ocultas, estos elementos quedan tapados por el anfitrión. Puede definir modificaciones para cada vista de un proyecto a fin de posibilitar la documentación del diseño de la armadura.
Colocar un conjunto de armaduras
Añadir un conjunto de armaduras lineal en una vista en sección de un anfitrión.
Armadura de forma libre
Obtenga información sobre cómo colocar armaduras y conjuntos de armaduras en elementos de modelado de hormigón con geometría compleja.
Propagar armadura
Copie y adapte armaduras controladas por forma y de forma libre del anfitrión de origen a los anfitriones de destino. Las barras se adaptan mediante la igualación de las restricciones de armadura.
Vídeo: Propagación de armadura adaptativa
Añada armaduras a elementos basados en armaduras colocados en el modelo.
Empalme de armadura
Establezca un empalme para uno o varios conjuntos de armaduras en la posición seleccionada o por longitud.
Definir y añadir un doblado de armadura
Para la armadura existente en el proyecto o durante la colocación de armaduras, puede asignar doblados a extremos de barra o cambiar a una forma de armadura que ya tenga un doblado asignado.
Definir y añadir un gancho de armadura
Después de colocar una armadura en un anfitrión, puede modificar las propiedades de armadura para asignar ganchos.
Propiedades de ejemplar de armadura
Consulte y modifique los parámetros que definen las propiedades de ejemplar de la armadura.
Propiedades de tipo de armadura
Consultar y modificar los parámetros que definen las propiedades de tipo de los elementos de armadura.
Propiedades de la familia de formas de armadura
Modifique una familia de formas de armadura para definir la clasificación en todos los tipos de la forma del modelo.

Tema principal: Refuerzo
