Apprenez à personnaliser les goujons dans Advance Steel en utilisant l'application Management Tools pour définir les paramètres par défaut de goujons spécifiques que vous utiliserez dans votre modèle 3D.
Il est également important de savoir qu'Advance Steel fonctionne avec des combinaisons valides. Cela signifie que, dans la boîte de dialogue Goujon, pour chaque type de goujon spécifique, vous avez le choix uniquement entre plusieurs valeurs que vous pouvez sélectionner pour les paramètres de classe et de diamètre, qui sont valides pour ce type de goujon.
Etapes préliminaires à la personnalisation des boulons / ancrages / goujons
Avant de commencer la personnalisation :
- Veillez à sauvegarder votre base de données : les configurations des boulons, ancrages et goujons sont stockés dans la base de données AstorBase.mdf, situé dans le dossier C:\ProgramData\Autodesk\Advance Steel 2018\USA\Steel\Data dossier. (Remarque : l'emplacement du dossier de la base de données dépend de la langue). Pour sauvegarder vos bases de données, il vous suffit de créer un dossier de sauvegarde et d'y copier les fichiers de votre base de données.
- Assurez-vous que l'auteur courant est défini en fonction de vos besoins. Vous pouvez vérifier quel est l'auteur actuel ou en ajouter un nouveau, dans l'application Management Tools
la catégorie Options Paramètres de la base de données Auteur courant :
Remarque : Tous les nouveaux enregistrements de la base de données seront stockés à l'aide de cet auteur. Le droit de stockage à cet endroit est très important lors de la migration vers les nouvelles versions de logiciels. - Vérifiez les unités dans l'application Management Tools la catégorie Sélection unité. Cette catégorie inclut les unités utilisées lors de la personnalisation de vos boulons, ancrages ou goujons dans Management Tools :
Accéder aux paramètres de personnalisation des goujons
Pour accéder aux paramètres de personnalisation des goujons dans Advance Steel :
- Cliquez sur l'onglet Début le groupe de fonctions Paramètres ou sur l'onglet Outils le groupe de fonctions Outils et cliquez sur
(Outils de gestion).

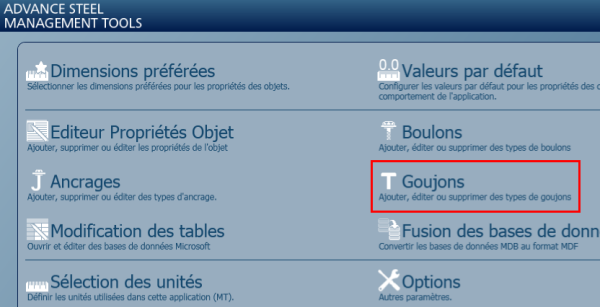

- Dans l'application Management Tools, accédez à la catégorie Goujons :
- Cliquez sur la flèche en regard de "Goujon" pour afficher tous les types de goujons et sélectionnez-en un dans la liste.
