Découvrez comment vous pouvez insérer ou supprimer un chanfrein de tôle.
Vous pouvez insérer un nouveau chanfrein dans une tôle polygonale au milieu du bord sélectionné. Vous pouvez modifier le chanfrein inséré de la même façon que les autres chanfreins à l'aide de la poignée.
Accès à la commande
Dans la palette d'outils Usinages, cliquez sur
(Ajouter une poignée).
Ligne de commande : _AstM4CommInsertPlateVertex

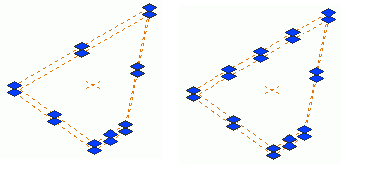

Insertion d'un nouveau chanfrein dans une tôle polygonale
- Dans la palette d'outils Usinages, cliquez sur (Ajouter une poignée).
- Sélectionnez le bord la tôle polygonale à scinder.
- Un nouveau chanfrein est inséré au milieu du bord sélectionné.
Suppression d'un chanfrein
Vous pouvez supprimer les chanfreins d'une tôle polygonale. Un nouveau bord est créé entre les points de chanfrein joints.
Accès à la commande
Dans la palette d'outils Usinages, cliquez sur
(Supprimer une poignée).
Ligne de commande : _AstM4CommRemovePlateVertex

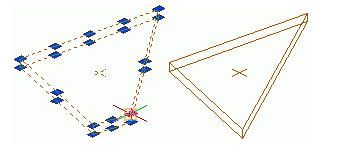

Supprimer un chanfrein d'une tôle polygonale
- Dans la palette d'outils Usinages, cliquez sur (Supprimer une poignée).
- Sélectionnez un chanfrein de la tôle polygonale.
- Le chanfrein sélectionné est supprimé et un nouveau bord est créé entre les points de chanfrein adjacents.
