Toutes les poutres créées possèdent des propriétés par défaut qui sont modifiées dans la boîte de dialogue des propriétés et qui s'affichent automatiquement après la création des poutres.
Modifier la coupe d'une poutre
- Sélectionnez la poutre.
- Cliquez avec le bouton droit de la souris et sélectionnez Advance Propriétés dans le menu contextuel.

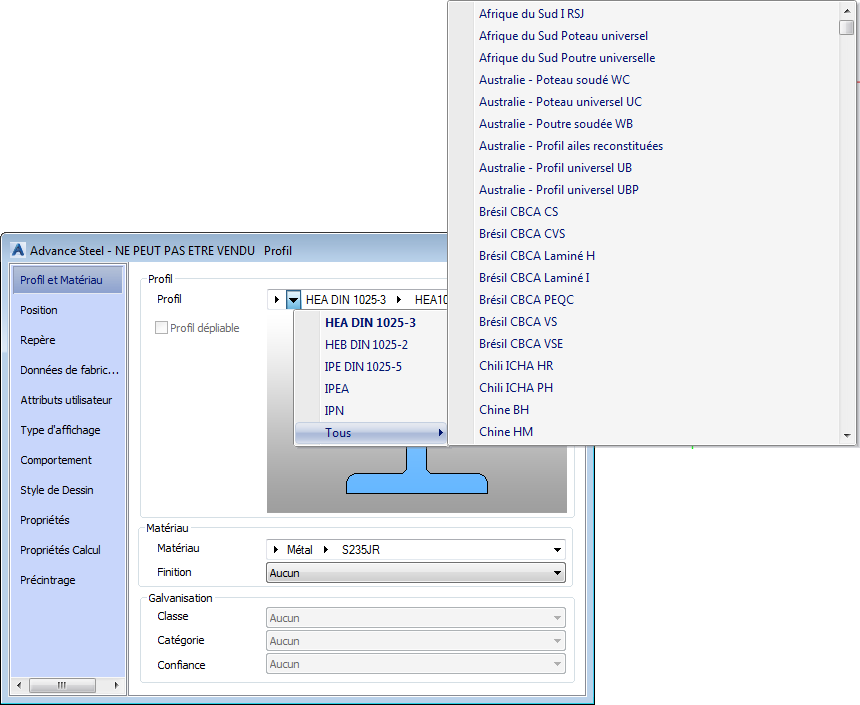

- Dans la boîte de dialogue des propriétés, sélectionnez l'onglet Profil et Matériau :
- Sélectionnez la classe, le type et la taille de coupe de la poutre dans la liste déroulante affichée en cliquant sur la flèche correspondante
.
Remarque : Si le type de coupe (ou la taille de coupe) souhaité n'est pas dans la liste, le fait de sélectionner Tout affiche tous les types de coupe (ou tailles de coupe) disponibles dans la base de données.
Définir un élément comme pièce principale
- Sélectionnez l'élément (poutre ou tôle).
- Cliquez avec le bouton droit de la souris et sélectionnez Advance Propriétés dans le menu contextuel.
- Dans la boîte de dialogue des propriétés, sélectionnez l'onglet Nom.
- Cliquez sur le bouton Définir comme assemblage.
- Dans la boîte de dialogue Repère d'assemblage, entrez le repère de l'élément. Vous pouvez également définir un préfixe.
Définir le rôle de modèle d'un élément
- Sélectionnez l'élément (poutre ou tôle).
- Cliquez avec le bouton droit de la souris et sélectionnez Advance Propriétés dans le menu contextuel.
- Dans la boîte de dialogue des propriétés, sélectionnez l'onglet Nom.
- Dans la liste déroulante Rôle de modèle, sélectionnez le rôle de modèle souhaité.
Créer une poutre pré-cintrée
- Sélectionnez la poutre.
- Cliquez avec le bouton droit de la souris et sélectionnez Advance Propriétés dans le menu contextuel.
- Dans la boîte de dialogue des propriétés, cliquez sur l'onglet Précintrage.
- Sélectionnez l'option Définir le pré-cintrage.
- Modifiez les propriétés de pré-cintrage.
