En savoir plus sur les jeux de propriétés que vous pouvez personnaliser dans les onglets des propriétés de type d'ancrage Management Tools.
Lorsque vous sélectionnez un type d'ancrage, un jeu de propriétés s'affiche sur la droite de la fenêtre de l'application. Ces propriétés sont réparties dans trois onglets :
| Nom | Le nom du type d'ancrage. |
| Type | Le type d'ancrage : normal, crochet, avec tête, fileté ou en forme de J. |
| Grade | La valeur de classe de l'ancrage. |
| Diamètre | La valeur du diamètre de l'ancrage. |
| Source | La norme d'un ancrage spécifique. Cette propriété peut être utilisée dans l'éditeur de listes. |
| Case à cocher Décomposable |
Détermine la façon dont l'ancrage est répertorié dans la nomenclature. Si cette option est activée, tous les composants de composition d'ancrage (ancrage, écrou et rondelle) s'affichent dans la liste de nomenclature, avec le nom de pièce que vous attribuez à l'ancrage. Si cette option n'est pas activée, la composition d'ancrage s'affiche sous la forme d'un assemblage dans la liste de nomenclature. |
|
|
Filtre les listes de classes et de diamètres afin d'afficher uniquement les valeurs spécifiques à une classe d'ancrage. |
| Le bouton Copier de... | Copie les paramètres des ancrages déjà créés et les ajoute à l'ancrage courant. |
Le tableau contient les différentes définitions d'ancrage pour un type d'ancrage spécifique.
| Longueur | La longueur globale de l'ancrage, de haut en bas. |
| Longueur du filetage | Du haut de l'ancrage vers la platine inférieure où les lignes visuelles sont visibles. |
| Distance supérieure | Extension de l'ancrage au-dessus de la platine ou de la base de référence. |
| Hauteur sous linteau | Hauteur de l'écrou. |
| Diamètre de la tête | Cotation la plus à l'extérieur du diamètre de l'écrou. |
| Nbre Tête du bord | Nombre de faces latérales de l'écrou. |
| Poids | Poids de l'ancrage. |
| Nom de la pièce | Nom d'ancrage qui s'affiche sur les dessins et dans les nomenclatures. |
Ici, vous pouvez sélectionner et définir les composants de la composition d'ancrage : l'ancrage, les écrous et les rondelles. Ajoutez les combinaisons d'écrou et de rondelle en utilisant le signe "+" et "Haut" et "Bas" pour organiser les écrous et rondelles dans l'assemblage.
Dans cet onglet, vous pouvez définir la manière dont les trous sont créés par défaut, lorsque les boulons sont insérés dans le modèle 3D.
Vous avez le choix entre trois types de trous, chaque type possédant un ensemble de paramètres.
| Emplacement |

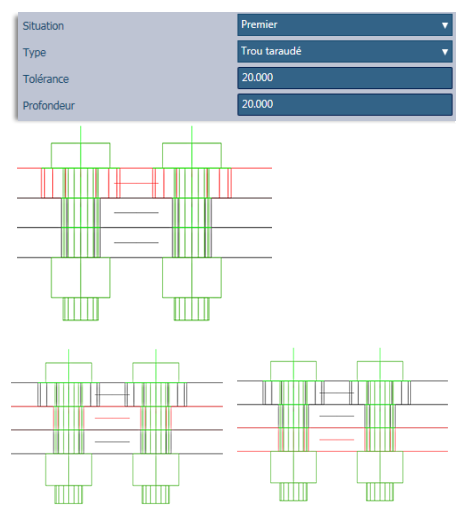

Cette option définit l'élément sur lequel le type de trou configuré spécifique sera créé, lorsque les boulons traversent plusieurs éléments. Si vous sélectionnez Premier/Dernier, le type de trou défini ici sera créé uniquement sur le premier/dernier élément traversé par les boulons. Par défaut, les trous ronds seront créés au travers des autres éléments. Si vous sélectionnez Tout, le type de trou configuré spécifique sera créé sur tous les éléments. ![]() |
| Type | Le type de trou (par exemple, circulaire, fileté, fraisé.) |
| Tolérance | La valeur définissant la distance entre le corps du boulon et le bord du trou. |
| Profondeur |
La valeur qui détermine la profondeur du trou au travers de l'élément (non disponible pour les trous circulaires). Remarque : Pour les trous fraisés, ce paramètre définit la profondeur de la tête du boulon.
|
| Angle | La valeur qui définit l'angle selon lequel le trou de la tête du boulon perce l'élément. Ce paramètre est disponible uniquement pour les trous fraisés.
![]() |
| Diamètre de la tête | La valeur qui définit le diamètre du trou de la tête du boulon. Ce paramètre est disponible uniquement pour les trous fraisés. |
