Apprenez à personnaliser les goujons dans Advance Steel en utilisant l'application Management Tools pour définir les paramètres par défaut d'ensembles d'ancrages spécifiques que vous utiliserez dans votre modèle 3D.
Lorsque vous insérez des ancrages dans Advance Steel, vous n'insérez pas uniquement les ancrages, mais les ensembles d'ancrages qui, outre les ancrages, incluent également les écrous et les rondelles (la composition de boulon, par exemple, 2Na2W) et les trous respectifs créés par l'ancrage dans l'élément.
Il est également important de savoir qu'Advance Steel fonctionne avec des combinaisons valides. Cela signifie que, dans la boîte de dialogue Ancrages, pour chaque type d'ancrage, vous avez uniquement un certain nombre de valeurs que vous pouvez sélectionner pour les paramètres de classe, d'assemblage et de diamètre, qui sont valides pour ce type d'ancrage.
Etapes préliminaires à la personnalisation des boulons / ancrages / goujons
Avant de commencer la personnalisation :
- Veillez à sauvegarder votre base de données : les configurations des boulons, ancrages et goujons sont stockés dans la base de données AstorBase.mdf, situé dans le dossier C:\ProgramData\Autodesk\Advance Steel 2018\USA\Steel\Data dossier. (Remarque : l'emplacement du dossier de la base de données dépend de la langue). Pour sauvegarder vos bases de données, il vous suffit de créer un dossier de sauvegarde et d'y copier les fichiers de votre base de données.
- Assurez-vous que l'auteur courant est défini en fonction de vos besoins. Vous pouvez vérifier quel est l'auteur actuel ou en ajouter un nouveau, dans l'application Management Tools

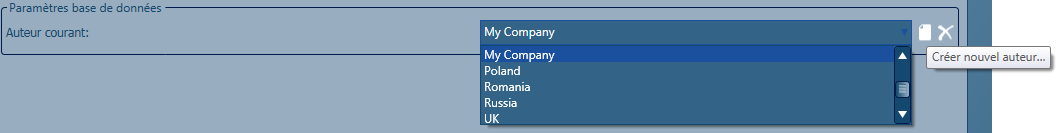

la catégorie Options Paramètres de la base de données Auteur courant :

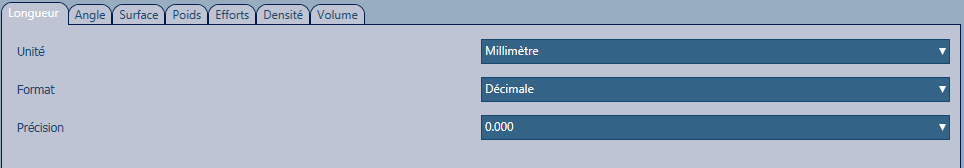

Remarque : Tous les nouveaux enregistrements de la base de données seront stockés à l'aide de cet auteur. Le droit de stockage à cet endroit est très important lors de la migration vers les nouvelles versions de logiciels. - Vérifiez les unités dans l'application Management Tools la catégorie Sélection unité. Cette catégorie inclut les unités utilisées lors de la personnalisation de vos boulons, ancrages ou goujons dans Management Tools :
Accéder aux paramètres de personnalisation des ancrages
Pour accéder aux paramètres de personnalisation des ancrages dans Advance Steel :
- Cliquez sur l'onglet Début le groupe de fonctions Paramètres ou sur l'onglet Outils le groupe de fonctions Outils et cliquez sur
(Outils de gestion).
- Dans l'application Management Tools, accédez à la catégorie Boulons :
- Lorsque vous accédez à la catégorie, les trois composants de l'assemblage d'ancrages s'affichent sur le côté gauche. Ces composants sont les suivants : Ancrage, Ecrou et Rondelle.
- Cliquez sur la flèche en regard d'"Ancrages" pour afficher la liste de tous les types d'ancrage.
