Dans la boîte de dialogue Cotation de niveau, vous pouvez définir les propriétés des symboles de niveau, telles que la taille ou le type de représentation.
Onglet Courant
Dans cet onglet, les hauteurs absolues et relatives sont affichées. Ces valeurs ne peuvent pas être modifiées.
Hauteur absolue
Affiche la valeur de la hauteur (coordonnée Z) par rapport au niveau zéro.
Niveau relatif
Affiche la valeur de la hauteur (coordonnée Z) par rapport au système de coordonnées général AutoCAD.
Onglet Général
SCG (Z) Niveau
Définit le niveau zéro. Une hauteur globale est affectée à l'origine du système de coordonnées général.
Exemple :
Si le niveau zéro se trouve à 1 500 au-dessus du niveau de la mer, saisissez 1 500 pour SCG (Z) Niveau.
Pour tous les symboles de niveau placés dans le modèle, le niveau relatif est mesuré à partir du niveau zéro. Par exemple, pour un symbole de niveau placé sur une poutre à 4 000 au-dessus du niveau zéro du site, la hauteur relative sera 4 000 et la hauteur absolue sera 5 500.
Onglet Par défaut
Taille du symbole
Définit la taille des symboles du niveau sélectionné, dans les unités de modèle. Les symboles que vous venez de créer prendront par défaut la nouvelle taille.

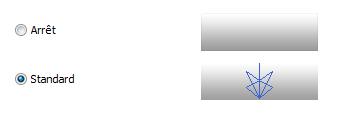

Onglet Type d'affichage
Arrêt
Masque tous les symboles de niveau sélectionnés.
Standard
Affiche les symboles de niveau dans la représentation standard.
