Symboles de niveau

Les symboles de niveau sont des objets auxiliaires utilisés pour identifier l'altitude d'un point en fonction d'un niveau de référence (hauteur), généralement au niveau de la mer.

Utiliser des symboles de niveau

Les symboles de niveau sont insérés dans le modèle afin d'identifier les cotes de niveaux. Les niveaux de symbole placés dans le modèle peuvent être pris en compte lors de la création d'un dessin à l'aide d'un style de dessin approprié. Lors de la modification du niveau de référence, dans les détails, les cotes de niveau sont automatiquement mises à jour.

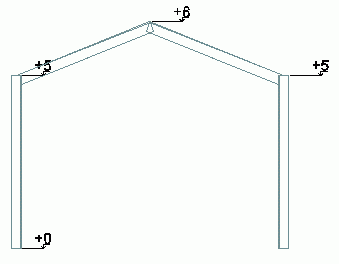

Exemple

En utilisant les symboles de niveau, vous pouvez définir le niveau de référence global qui peut être ajouté à toutes les mesures afin que le modèle puisse être conservé dans le SCG AutoCAD.

Remarque : Tous les symboles de niveau dans un modèle partagent le même niveau de référence.

Pour une structure par niveaux, vous pouvez insérer un symbole de niveau à chaque niveau d'étage.

Représentation

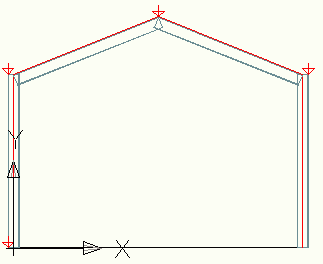

Les symboles de niveau sont représentés dans le modèle en tant que flèches rouges. Vous pouvez modifier leur taille dans la boîte de dialogue des propriétés des symboles de niveau.

Insérer un symbole de niveau

Insérez un petit symbole dans le modèle afin d'identifier la hauteur correcte au point de référence sélectionné.

Pour accéder à la commande

Dans l'onglet Objets le groupe de fonctions Grille, cliquez sur (Cotation de niveau).

Ligne de commande : _AstM4heightkote

Pour créer un symbole de niveau

1. Dans l'onglet Objets le groupe de fonctions Grille, cliquez sur (Cotation de niveau).
2. Définissez le point d'insertion pour le symbole de niveau.

• Le symbole de niveau est créé. La boîte de dialogue Propriétés s'affiche.

Pour définir le niveau de référence

1. Sélectionnez les symboles de niveau. Vous pouvez utiliser l'une des méthodes de sélection.
2. Cliquez avec le bouton droit de la souris et sélectionnez Advance Propriétés dans le menu contextuel.
3. Dans l'onglet Global, définissez le niveau de référence global (la hauteur globale de l'origine du SCG AutoCAD).

Remarque : Tous les symboles de niveau dans un modèle partagent le même niveau de référence.

Pour désactiver les symboles de niveau

1. Sélectionnez les symboles de niveau à masquer. Vous pouvez utiliser l'une des méthodes de sélection.
2. Cliquez avec le bouton droit de la souris et sélectionnez Advance Propriétés dans le menu contextuel.
3. Dans l'onglet Type d'affichage, sélectionnez Arrêt.

• Les symboles de niveau sont masqués.

Pour modifier la taille par défaut des symboles

1. Sélectionnez les symboles de niveau. Vous pouvez utiliser l'une des méthodes de sélection.
2. Cliquez avec le bouton droit de la souris et sélectionnez Advance Propriétés dans le menu contextuel.
3. Dans l'onglet Par défaut, entrez la taille souhaitée pour le symbole.

• La taille des symboles sélectionnés change. Les symboles créés auront désormais la nouvelle taille par défaut.
