Modifier une règle de sélection de points

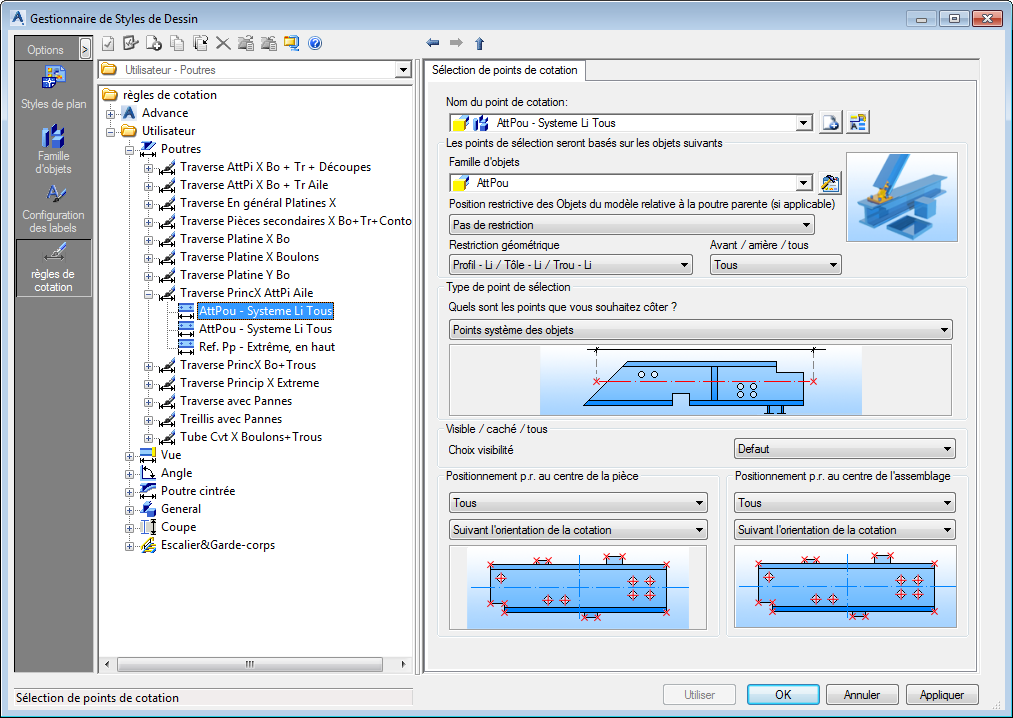

Une règle de sélection de points de cote contient des paramètres pour les objets du modèle et la restriction géométrique, le type de point, la position sur l'objet ou sur la pièce principale.

Les règles de sélection de points peuvent être partagées par différentes stratégies de cote. Par conséquent, les modifications ont une incidence sur toutes les stratégies de cote qui utilisent la règle de sélection de points modifiée.



Sélectionnez une règle de sélection de points prédéfinie dans la liste. Les règles existantes peuvent être renommées et de nouvelles règles peuvent être ajoutées.

Bouton Fonction
Définissez une nouvelle règle de sélection de points. Une copie des paramètres actuels est créée et un nouvel élément s'affiche dans la liste déroulante.
Renommez une règle de sélection de points. Les paramètres actuels sont enregistrés sous un autre nom.

Sélectionner les objets du modèle à coter

Sélectionnez les objets du modèle et les restrictions géométriques pour définir les objets utilisés dans la sélection des points de cote. Cliquez sur (Définir) pour configurer les objets du modèle. Pour en savoir plus, reportez-vous à la rubrique Objets de modèle.

Définir les points à coter

Sélectionnez les propriétés de la géométrie des objets utilisés dans le processus de sélection des points (par exemple, contour des objets, fonctions des objets, perçages, etc.) dans la zone Sélection de type de point. En outre, les points peuvent être utilisés comme référence.

Le tableau suivant répertorie les styles secondaires pour spécifier les points des objets qui seront cotés.

Option
Tout comme référence
Toutes les pièces secondaires comme référence
Tous les trous comme référence
Tous les points définissant le traitement des objets comme sous-objets
Tous les points qui doivent être cotés de l'objet
Tous les points qui définissent les fonctions de l'objet
Tous les points qui définissent le contour de l'objet (sans les fonctions)
Pièces secondaires au niveau des objets
Intérieur de profil cintré comme référence
Extérieur de profil cintré comme référence
Intérieur de profil cintré
Extérieur de profil cintré
Point central comme référence
Point central des objets
Lignes de développement
Taille extrême des objets dans la direction de la cote
Perçages dans les objets
Cotes de collision des pièces principales
Cotes de collision des pièces principales comme référence
Contour d'objet comme référence
Fonctions d'objet comme référence
Taille d'objet comme référence
Point de pochoir comme sous-objets (regroupés)
Système comme référence
Points système des objets
Point de référence du gabarit comme référence
Point de référence des gabarits

On peut distinguer trois catégories de types de point :

  1. Comme référence : cette option fournit des points de cote uniquement s'il existe d'autres points de cote ; dans le cas contraire, ces points ne seront pas utilisés. Ce type de sélection de points est utile lorsqu'aucune cote n'est nécessaire.

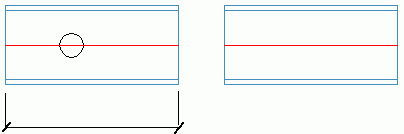

    Exemple :

    Une ligne de cote s'il existe un perçage, et s'il n'existe aucun perçage dans la pièce principale, aucune chaîne de cote n'est créée.

    Règle de sélection des points Résultat

    Perçages : toutes les fonctions

    Pièce principale : extrême comme référence

  2. Fonctions et Contour

    Il existe une différence entre les points de cote Fonction et Contour.

    Dans Advance Steel, il existe deux types principaux de traitement des fonctions :
    • Traitement des éléments finis (fonction de Contour rectangulaire, par exemple)
    • Traitement des éléments infinis (fonctions de raccourcissements et de grugeage, par exemple)

    Pour les cotes, les points des fonctions de l'objet représentent les points créés par le traitement des éléments finis.

    Les points de contour d'objet (sans les fonctions) représentent les points du contour des éléments, y compris les points créés par les fonctions infinies.

  3. Traitement des extrémités de poutres : fournit la cote des points de contour des extrémités de poutre, y compris les points créés par le traitement des éléments finis qui ont une incidence sur le contour des extrémités de poutre.

    Exemples :

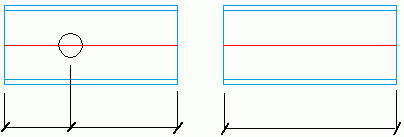

    Règle de sélection des points Résultat

    Perçages : tous

    Poutre : extrême comme référence

    Poutre : extrême

    Perçages : poutre

    Perçages : tous

    Poutre : extrême comme référence

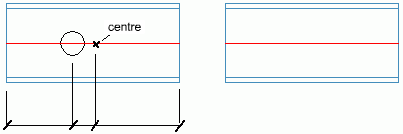

    Points centraux comme référence

    Perçages : tous

    Poutre : système comme référence

Sélection de l'état de visibilité

Les points de cote visibles et masqués pour chaque définition de cote et éléments cotés sont sélectionnés à l'aide de l'option Etat de visibilité.

Option Description
Par défaut L'option par défaut sera utilisée.
Masqués

Seuls les objets masqués seront cotés.

Visibles

Seuls les objets visibles seront cotés.

Visibles et masqués

Les objets visibles et masqués seront cotés.

Position du point sur l'objet

Définir la restriction géométrique des points sélectionnés dans la position du point sur la zone de l'objet. Deux options sont disponibles :
  • Position du point sur l'objet : permet de filtrer les points en fonction de leur position sur les pièces attachées.
  • Position du point sur la pièce principale : permet de filtrer les points en fonction de leur position sur la pièce principale.

Les restrictions suivantes sont disponibles :

Option Description
N'importe lequel Tous les points d'objet.
Le plus bas Le point le plus bas est utilisé.
Bas Points du bas.
En bas à gauche Points sur le côté inférieur gauche.
En bas à droite Points sur le côté inférieur droit.
Gauche Points sur le côté gauche.
Extrémités gauche et droite Points sur les points d'extrémité gauche et droite.
Le plus à gauche
Droite Points sur le côté droit.
Le plus à droite
Haut Points sur le côté supérieur.
Extrêmes en haut et en bas Points sur le côté supérieure et inférieure des extrêmes.
En haut à gauche Points sur le côté supérieur gauche.
Le plus en haut
En haut à droite Points sur le côté supérieur droit.

La restriction s'applique à la direction de ligne de cote ou à la direction de l'objet. Seuls certains des points d'objets peuvent être cotés (uniquement la partie gauche ou le bas des objets, par exemple).

Option Description
Par rapport à la direction de la ligne de cote
  • L'axe est basé sur la direction de la ligne de cote.
Par rapport à la direction de l'objet
  • L'axe est basé sur la direction de l'objet. Cette option est utile lorsque la direction de la cote n'est pas perpendiculaire à l'objet.

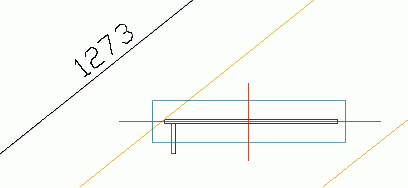

Exemple : les marches d'un escalier.



Exemples : position du point sur l'objet et sur la pièce principale.

L'exemple suivant illustre le comportement du paramètre Position du point sur l'objet et sur la pièce principale pour une poutre avec des perçages et deux tôles secondaires sur la vue de face d'une poutre.
  • Comportement du paramètre Position du point sur l'objet :

    Utilisez la restriction Gauche par rapport à l'objet pour les tôles secondaires et les perçages.

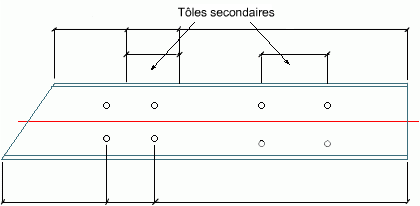

    Les plaques secondaires ainsi que tous les groupes de perçages de la pièce principale sont cotés tel qu'illustré sur l'image suivante :



  • Comportement du paramètre Position du point sur la pièce principale :

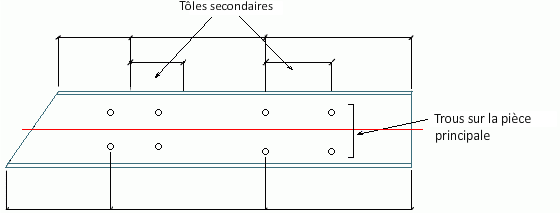

Seuls la tôle secondaire et les perçages placés sur le côté gauche de la pièce principale sont cotés tel qu'illustré sur l'image suivante :
