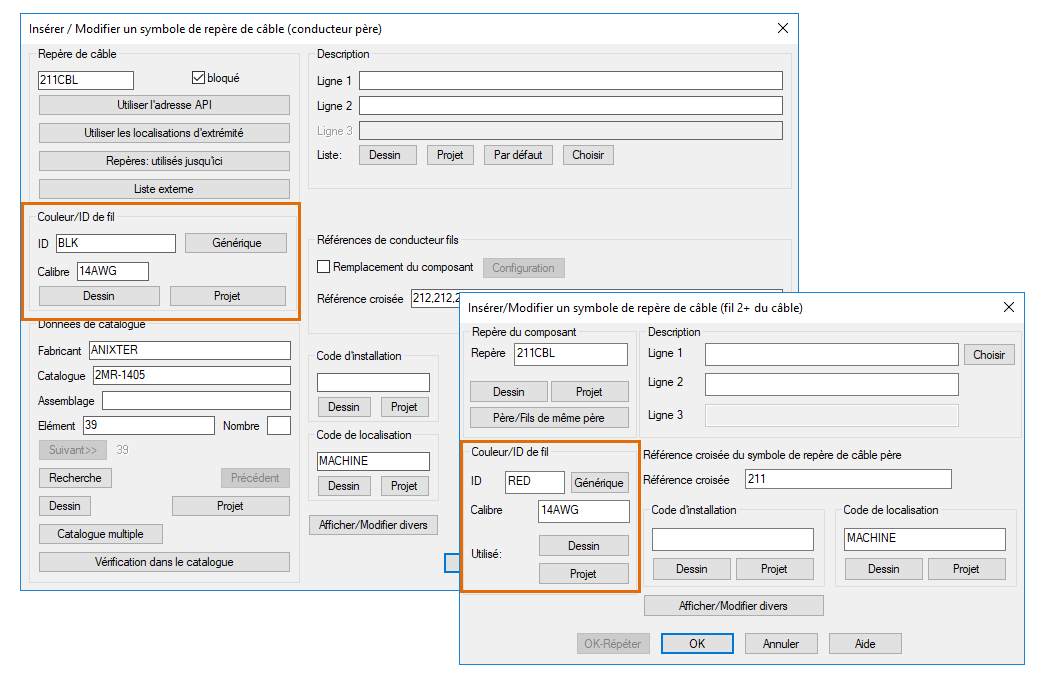

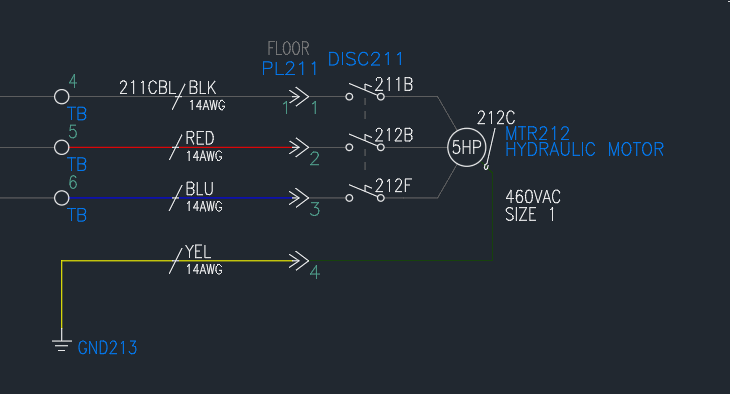

Les symboles de repères de câble de la bibliothèque schématique de toutes les normes existantes sont désormais mis à jour pour inclure l’attribut TENSION NOMINALE2. Cet attribut permet d’afficher des informations sur le calibre soit à partir de la liste des conducteurs définis dans les données du catalogue, soit à partir d’une valeur saisie manuellement.
Remarque :
- Seuls les repères de câble nouvellement insérés affichent les informations de calibre sur l’attribut TENSION NOMINALE2. Pour les dessins existants, vous devez permuter ou mettre à jour le bloc pour remplacer l’ancien bloc par le nouveau.

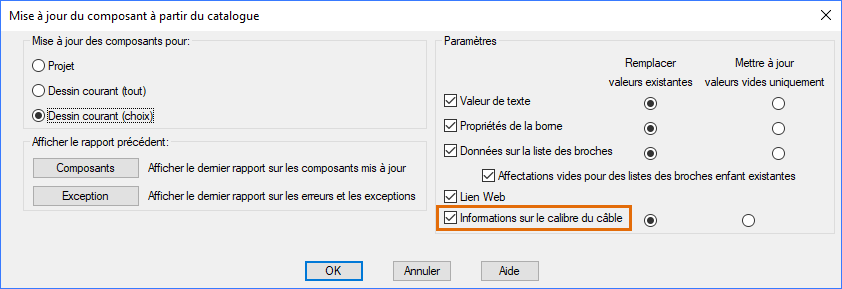

- Après avoir remplacé le bloc, vous pouvez utiliser AEUPDFROMCAT et sélectionner Informations sur le calibre du câble. Cela met à jour la valeur du calibre de câble sur le repère de câble à partir de la liste des conducteurs prédéfinis pour qu’elle corresponde à la valeur de la base de données du catalogue pour le numéro de catalogue affecté. La couleur/l’ID de fil doit déjà être affecté à ce repère de câble pour permettre cette mise à jour.
- L’utilitaire AEMIGRATION remplace les nouveaux symboles de repère de câble de la bibliothèque schématique d’AutoCAD Electrical 2026 par l’ancienne version si l’option Symboles/Modèles – Bibliothèques schématiques est sélectionnée lors de la migration.
