Boîte de dialogue Permuter un bloc/Mettre à jour un bloc/Permutation de bibliothèque

Permet de permuter ou de mettre à jour une instance d'insertion de bloc, tout en conservant les valeurs de texte d'attribut existantes.

Trouver

Entrée de commande : AESWAPBLOCK

Permuter un bloc : remplace un bloc par un autre. Sélectionnez Conserver pour conserver l'échelle des bloc, rotation, connexions de fils, valeurs d'attribut et positions des attributs précédents.
Mettre à jour : met à jour toutes les occurrences d'un bloc donné avec une version à jour du même bloc.

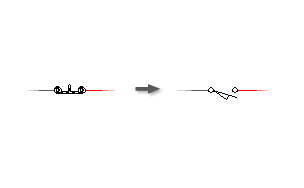

Les connexions des fils sont également conservées, même si le nouveau symbole est légèrement plus large ou plus étroit que le symbole d'origine.

Permuter un bloc (permuter avec un autre nom de bloc)

Permuter un bloc - un à la fois	Remplace un bloc par un autre (un seul à la fois).
Permuter un bloc - dessin entier	Remplace un bloc par un autre dans tout le dessin.
Permuter un bloc - projet entier	Remplace un bloc par un autre dans tout le projet.
Choisir un nouveau bloc dans le menu d'icônes	Indique de sélectionner un nouveau bloc dans le menu d'icônes.
Choisir un nouveau bloc "copie conforme"	Permet de sélectionner un nouveau bloc, tel que le bloc d'origine.
Accéder au nouveau bloc à partir de la boîte de dialogue de sélection de fichier	Permet de sélectionner un nouveau bloc dans la boîte de dialogue de sélection de fichier.
Conserver les anciennes localisations d'attributs	Permet de conserver les localisations d'attributs du bloc d'origine.
Conserver l'ancienne échelle du bloc	Permet de conserver la valeur d'échelle du bloc d'origine.
Autoriser les reconnexions de lignes de type de fil non définies	Permet d'inclure les lignes ne représentant pas des fils en vue de leur reconnexion lors de la permutation par le nouveau bloc.
Réévaluer le repère automatiquement si la permutation du père entraîne un changement de famille	Réévalue automatiquement le composant si son code de famille change suite à la permutation. Dans le cas contraire, le repère reste identique même s'il ne correspond pas au code de famille du nouveau composant.

Mettre à jour un bloc	Met à jour toutes les occurrences d'un bloc donné avec une version à jour du même bloc.
Permutation de bibliothèque	Met à jour toutes les instances d'un symbole de bibliothèque avec une version à jour du symbole.

Utiliser les mêmes noms d'attributs	Utilise les noms d'attributs du bloc d'origine.
Utiliser le fichier d'association d'attributs	Permet d'associer les valeurs de certains attributs à d'autres noms d'attributs.
Fichier d'association	Détermine la façon dont Jeu d’outils AutoCAD Electrical doit associer les attributs. Ce fichier doit posséder deux colonnes de noms d'attributs. La première doit contenir le nom courant de l'attribut et la seconde le nouveau nom de l'attribut. Le fichier d'association peut être une feuille de calcul Excel, un fichier délimité par des virgules (.CSV) ou un simple fichier texte où le nom courant de l'attribut est séparé du nouveau nom de l'attribut par un espace.
