Utilisez les outils d'accrochage pour relier une nouvelle conduite le long d'un segment de tuyau ou d'un raccord existant. Les raccords automatiquement insérés entre le tuyau existant et le nouveau tuyau sont configurés conformément aux préférences de routage et de positionnement du tuyau.
Pour connecter un nouveau segment de tuyauterie à un segment existant
Pour démarrer le long d'un tuyau
Pour terminer une conduite sur un tuyau existant
- Activez l'option Accrochages de tuyau Jeu d’outils AutoCAD MEP 2026 (facultatif).
- Ajoutez un tuyau, comme expliqué sous la rubrique Création d'un système de tuyauterie.
- Pour commencer une nouvelle conduite à partir de l'extrémité d'un segment, déplacez le curseur au-dessus de l'extrémité du segment de tuyau pour afficher l'outil d'accrochage de l'extrémité du tuyau.
- Cliquez sur la connexion de fin du tuyau pour indiquer le point de départ de la nouvelle conduite.
La préférence de routage, la taille et le système de la nouvelle conduite correspondent au tuyau existant.
- Dans la palette des propriétés, sous Options de routage, spécifiez une méthode de positionnement.
- Pour appliquer une taille différente à la nouvelle conduite, sous Cotes, entrez une nouvelle valeur de taille nominale. Avertissement : Les tailles disponibles incluent les tailles communes à tous les tuyaux et raccords spécifiés dans la préférence de routage sélectionnée. Cela permet de sélectionner une taille de tuyau pour laquelle il existe des raccords de taille équivalente. Les tailles sont regroupées en fonction des intervalles de tailles définis dans la préférence de routage. Si une taille n'est pas disponible, sélectionnez une autre préférence de routage, ou modifiez les composants dans les intervalles de tailles de la préférence de routage actuelle.
Si vous optez pour une conduite de taille différente, un raccord réducteur est inséré afin de relier le nouveau tuyau au tuyau existant.
- Continuez de spécifier des points pour la conduite. Conseil : Vous pouvez également vous aider des poignées d'ajout pour commencer une conduite à partir d'une extrémité de tuyau.

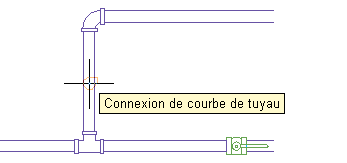

- Pour désigner le point de départ d'une nouvelle conduite le long d'un segment de tuyau, déplacez le curseur au-dessus du segment de tuyau pour afficher l'outil d'accrochage de la connexion de courbe de tuyau.
- Cliquez sur la connexion de courbe de tuyau pour signaler le point de départ de la nouvelle conduite.
Selon le type de connexion défini pour la préférence de positionnement du tuyau, un piquage ou un té est inséré.
- Continuez de spécifier des points pour la conduite.
- Déplacez le curseur sur le segment de tuyau existant afin d'afficher la connexion de courbe de tuyau ou d'extrémité de tuyau.
- Cliquez sur la connexion de courbe ou de fin du tuyau pour signaler l'extrémité de la conduite et la relier au segment existant.
Selon le type de connexion défini pour la préférence de positionnement du tuyau, un piquage ou un té est inséré.
Si vous essayez de raccorder des tuyaux à différents niveaux d'élévation, Jeu d’outils AutoCAD MEP 2026 crée une ou plusieurs solutions de routage que vous pouvez prévisualiser et utiliser pour relier automatiquement les tuyaux.
