Les normes de tuyau et les entreprises utilisent les traits d'axe en modes d'affichage 1D, 2D, modèle et plan afin d'obtenir une représentation fidèle de l'emplacement de l'intersection d'un coude. En règle générale, la trajectoire du trait d'axe est déterminée par les conceptions de tuyau. Les fabricants et les sociétés de construction de tuyauteries d'eaux usées utilisent les traits d'axe afin de s'assurer de la précision des processus d'installation de tuyauterie et des dessins de fabrication.
L'affichage du trait d'axe des coudes dans Jeu d’outils AutoCAD MEP 2026 est basé sur la trajectoire et l'orientation des connexions 1 et 2 du coude. L'affichage du trait d'axe suit en général la trajectoire de la courbe et il est généré dans toutes les vues orthogonales et modèles.

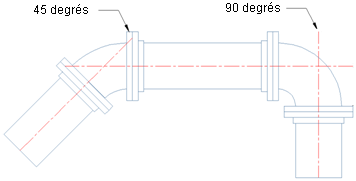

L'exemple suivant illustre le trait d'axe des coudes d'un tuyau en affichage 2D. Un coude est de 45 degrés et l'autre de 90 degrés.
Trait d'axe d'un tuyau en affichage 2D
