Jeu d’outils AutoCAD MEP 2026 propose deux types d'accrochages :
- Outils d'accrochage aux objets : outils d'accrochage AutoCAD
standard permettant d'accrocher des points de dessin aux emplacements de géométrie d'autres objets. Par exemple, vous pouvez effectuer un accrochage au niveau de l'extrémité d'une ligne ou de l'intersection de deux lignes. - Accrochages Jeu d’outils AutoCAD MEP 2026. Ils permettent d'accrocher intelligemment des objets à d'autres objets de système de construction afin de créer des connexions valides avec les systèmes existants. Les accrochages Jeu d’outils AutoCAD MEP 2026 sont disponibles pour les systèmes schématiques, électriques, de gaines, de tuyauterie (y compris dans les systèmes de plomberie) et de câbles (chemin de câbles ou tube IRO). Ces outils permettent de dessiner rapidement et avec précision des systèmes intégralement raccordés. Par exemple, si les outils d'accrochage de tuyaux sont activés, vous pouvez dessiner un tuyau et le raccorder à une conduite de tuyauterie existante. Lorsque vous accrochez le tuyau à la conduite, la connexion appropriée est automatiquement insérée, ce qui permet de garantir l'intégrité du système.
Il existe deux sortes d'accrochage Jeu d’outils AutoCAD MEP 2026 : les connexions de fin (plus généralement appelées connexions) et les connexions de courbe. Les connexions de fin permettent de raccorder les nouveaux objets à l'extrémité des objets existants. Les connexions de courbe permettent de raccorder les nouveaux objets le long des points des traits d'axe des objets existants.
Lorsque vous utilisez les accrochages Jeu d’outils AutoCAD MEP 2026, le raccord approprié est automatiquement inséré, comme illustré dans l'exemple suivant (ajout d'une branche de tuyauterie).

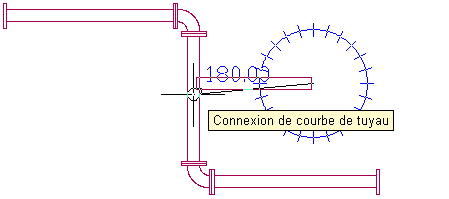

Accrochage d'un tuyau à une conduite existante à l'aide d'une connexion de courbe

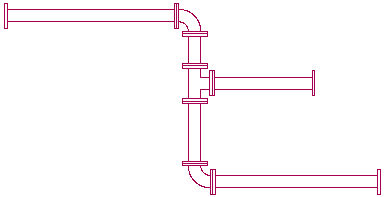

Nouvelle branche et raccord inséré
Lorsque vous activez les accrochages Jeu d’outils AutoCAD MEP 2026, vous devez les désactiver manuellement une fois l'opération terminée. S'ils sont désactivés lorsque vous utilisez la commande Ajouter, l'accrochage Jeu d’outils AutoCAD MEP 2026 approprié est activé uniquement pour la commande Ajouter. Par exemple, si tous les accrochages Jeu d’outils AutoCAD MEP 2026 sont désactivés et que vous activez la commande d'ajout d'une ligne de plomberie, les accrochages Courbe de tuyau et Connexion de tuyau s'activent automatiquement. Lorsque vous quittez la commande d'ajout de ligne de plomberie, les accrochages Courbe de tuyau et Connexion de tuyau sont automatiquement désactivés.
