En plus des blocs identiques, cette fonctionnalité recherche désormais les variations de texte afin d’optimiser davantage les tâches répétitives dans AutoCAD.
Inclut désormais les variations de texte
RECHERCHERBLOC, anciennement connu sous le nom de CONVERTIRBLOC, recherche toutes les occurrences de la même géométrie dans un dessin pour une conversion de bloc efficace.

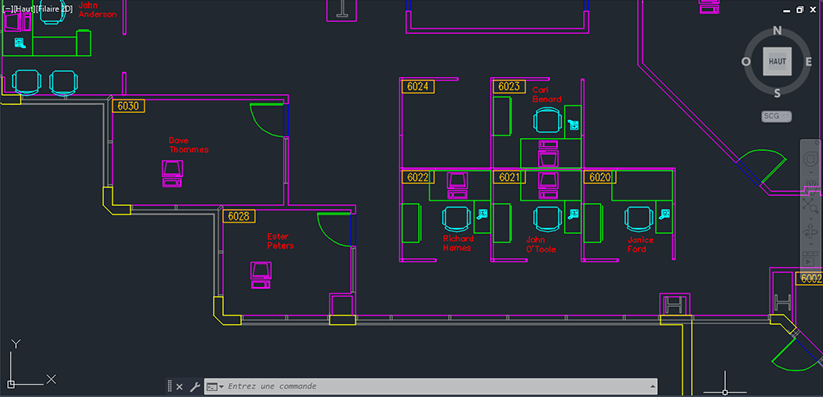

Dans cette version, Rechercher et convertir permet également de rechercher les variations de texte à convertir en attributs de bloc. Cette nouvelle fonctionnalité est utile pour classer des types de texte répétitifs mais variables, tels que les numéros de chambres d’hôtel ou les noms de chambres.

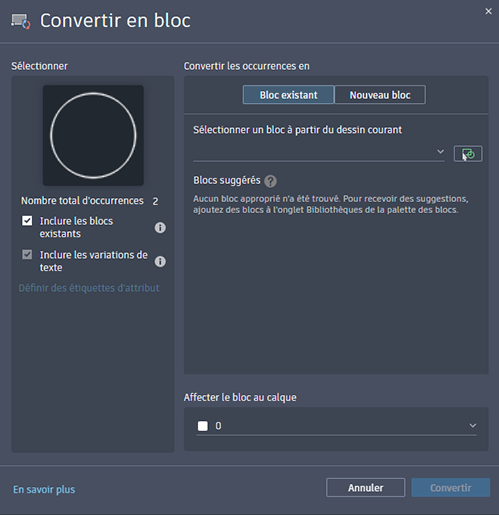

Une fois que vous avez décidé de convertir les occurrences correspondantes en bloc, la vignette d’aperçu s’affiche. Désormais, vous pouvez facilement voir l’objet sélectionné et la variation de texte.

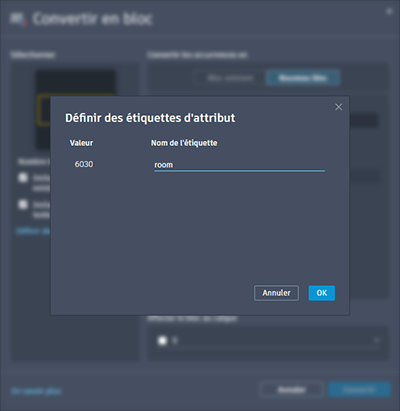

En plus de convertir les instances correspondantes en bloc, vous pouvez ensuite spécifier des étiquettes d’attribut pour les variations de texte en cliquant sur Définir des étiquettes d’attribut.
Facilité d’accès et d’utilisation

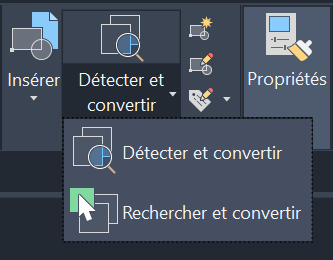

Vous pouvez désormais lancer la fonction Rechercher et convertir en y accédant facilement à partir du ruban.

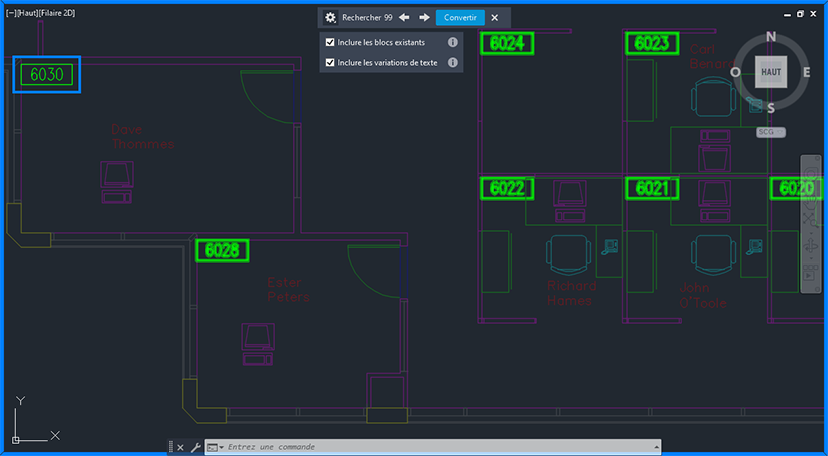

Une fois que vous avez exécuté RECHERCHERBLOC, le nouveau mode de vérification de la recherche met en surbrillance toutes les occurrences correspondantes.
À partir de la barre d’outils de vérification de la recherche, vous pouvez :
- Voir le nombre total d’occurrences correspondantes
- Naviguer jusqu’à l’occurrence précédente ou suivante dans le dessin
- Ajuster les filtres pour inclure des blocs et/ou des variations de texte existants
- Convertir en bloc
Nouvelles commandes
RECHERCHERBLOC : remplace CONVERTIRBLOC. Affiche la boîte de dialogue Convertir, qui fournit des options permettant de convertir les entités sélectionnées et les occurrences identiques en blocs.
-RECHERCHERBLOC : remplace -CONVERTIRBLOC. À l’invite de commande, convertit les entités sélectionnées et les occurrences identiques en blocs.
Nouvelles variables système
TEXTTOATTRIBUTE - Dans la commande RECHERCHERBLOC, si des objets texte sont sélectionnés, détermine si les variations de texte seront recherchées pour la conversion en attributs de bloc.
BSEARCHINCLUDEEXISTINGBLOCKS : remplace BCONVERTINCLUDEEXISTINGBLOCKS. Détermine si les occurrences de bloc existantes sont sélectionnées par la commande RECHERCHERBLOC par défaut. Les utilisateurs peuvent toujours ajuster la sélection au cours du processus de vérification.
Commandes déclassées
CONVERTIRBLOC n’est plus nécessaire. Cette fonctionnalité est incluse dans la commande RECHERCHERBLOC.
-CONVERTIRBLOC n’est plus nécessaire. Cette fonctionnalité est incluse dans la commande -RECHERCHERBLOC.
Variables système obsolètes
BCONVERTINCLUDEEXISTINGBLOCKS n’est plus nécessaire. Cette fonctionnalité est incluse dans la variable système BSEARCHINCLUDEEXISTINGBLOCKS.
