Blocs intelligents : Détecter et convertir

Dans cette version, l’outil Détecter dispose d’une meilleure capacité de détection, ainsi que de la possibilité de changer d’occurrence principale et de la modifier.

Amélioration des capacités de détection

La commande DETECTERBLOC, anciennement connue sous le nom de DETECTION, utilise Autodesk AI pour identifier et regrouper les objets similaires dans un dessin afin de faciliter la conversion des blocs.

L’outil Détecter et convertir est un aperçu technique, ce qui signifie que la capacité et les fonctionnalités de détection se sont améliorées depuis la dernière version et continueront de s’améliorer.

L’outil Détecter et convertir est particulièrement efficace pour reconnaître les objets architecturaux, tels que :

• Portes battantes simples
• Portes battantes doubles
• Toilettes
• Baignoires
• Urinoirs
• Symboles d’éclairage génériques

Actuellement, l’outil Détecter et convertir prend en charge les unités suivantes :

• Millimètre
• Centimètre
• Décimètre
• Pouce
• Pieds
• Yard
• Compteur

Remarque : Cette fonctionnalité est encore en cours d’amélioration, de sorte que les résultats peuvent ne pas toujours être complètement précis ou complets.

Facilité d’accès et d’utilisation

Vous pouvez désormais lancer facilement l’outil Détecter et convertir à partir du ruban.

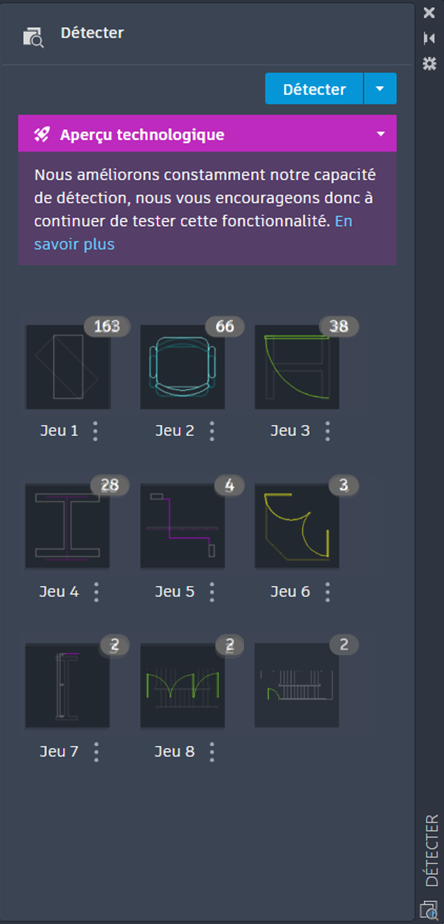

Une fois que vous avez exécuté DETECTERBLOC, la palette Détecter affiche tous les ensembles détectés dans une nouvelle miniature.

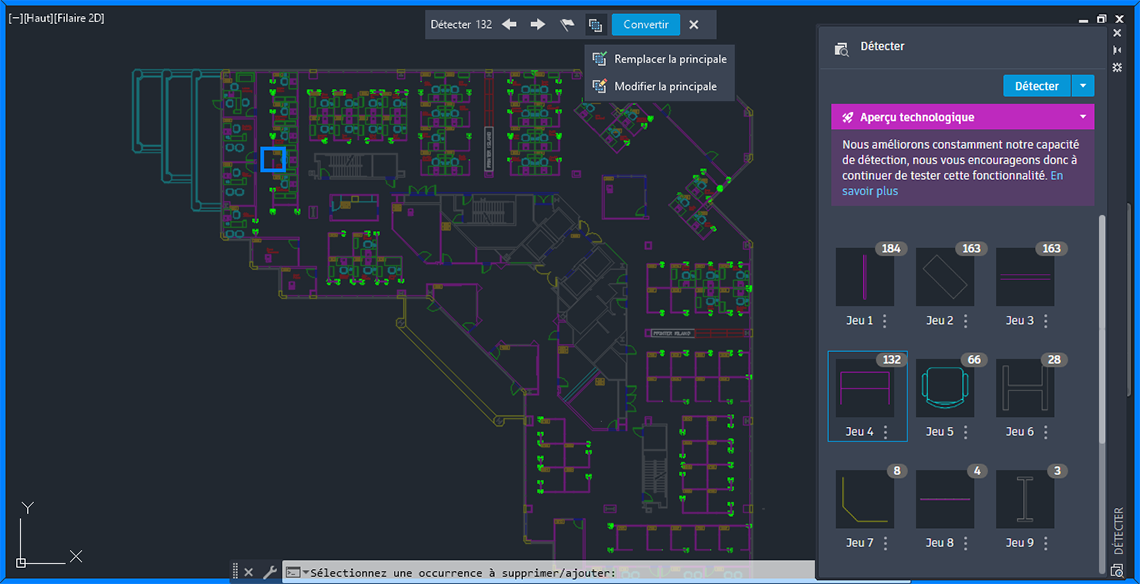

Une fois que vous avez cliqué sur un ensemble, le nouveau mode de révision Détecter met en surbrillance toutes les occurrences trouvées.

À partir de la barre d’outils de révision, vous pouvez :

• Voir le nombre total d’occurrences trouvées
• Naviguer jusqu’à l’occurrence précédente ou suivante dans le dessin
• Changer d’occurrence principale ou la modifier
• Convertir en bloc

Option de changement ou de modification de l’occurrence principale

Avec cette version, l’outil Détecter et convertir vous permet désormais de changer d’occurrence principale ou de la modifier. Vous pouvez maintenant choisir une autre occurrence principale en sélectionnant Changer de principale dans la barre d’outils de révision.

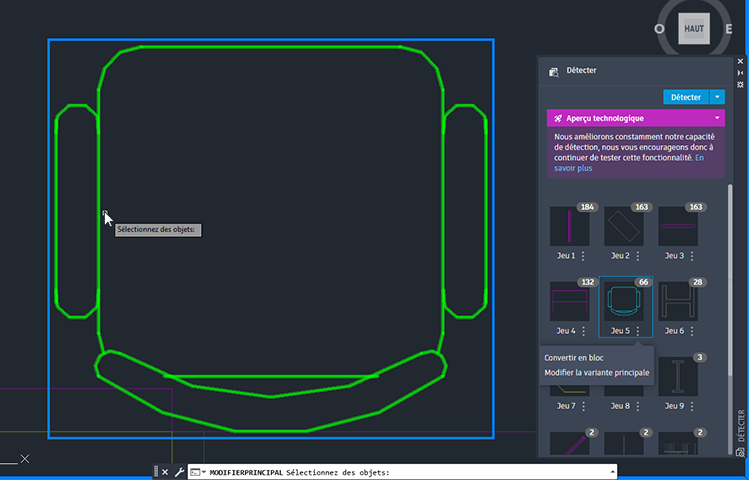

Vous pouvez également ajouter ou supprimer des objets de l’occurrence principale sélectionnée pour la modifier et affiner votre recherche. La fonctionnalité principale Modifier est disponible à partir de la barre d’outils de révision et de la palette.

Considérations clés :

En mode de vérification, les commandes suivantes sont temporairement bloquées :

• CONVERTIRBLOC
• -CONVERTIRBLOC
• MODIFBLOC
• -MODIFBLOC
• RECHERCHERBLOC
• -RECHERCHERBLOC
• COMPARER
• -COMPARER
• QUANTITE
• LISTEQUANTITE
• IMPORTANNOTATION
• -IMPORTANNOTATION
• EDITREF
• -EDITREF
• TRACE
• VERSIONCOMPARAISON
• XATTACHER
• XDELIM
• XREFCOMPARAISON

Nouvelles commandes

DETECTERBLOC : remplace DETECTION. Affiche la palette Détection dans laquelle vous pouvez lancer la détection d’objets et gérer ceux qui sont éligibles à la conversion.

Commandes déclassées

DETECTION : n’est plus nécessaire. Cette fonctionnalité est incluse dans la commande DETECTERBLOC.
