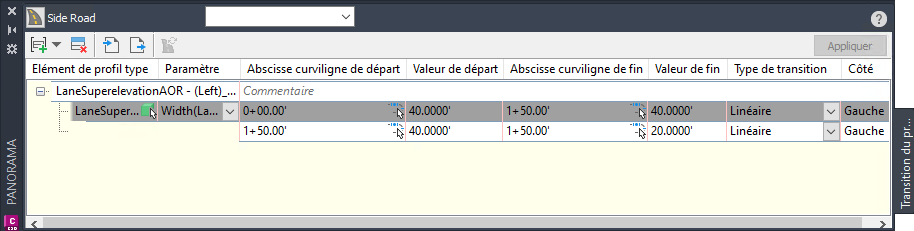

Utilisez la vue Panorama de la transition du projet 3D pour créer et modifier des transitions de projet 3D.
Lorsque vous sélectionnez la commande « Modifier la transition de projet 3D », la vue Panorama de la transition du projet 3D s’affiche et une invite apparaît sur la ligne de commande pour sélectionner l’élément de profil type auquel appliquer la transition.
Utilisez les invites de la ligne de commande pour sélectionner l’élément de profil type et le paramètre auxquels appliquer une transition, puis sélectionnez les abscisses curvilignes, les valeurs et le type de transition.
Vous pouvez également spécifier des valeurs dans la vue Panorama de la transition du projet 3D.

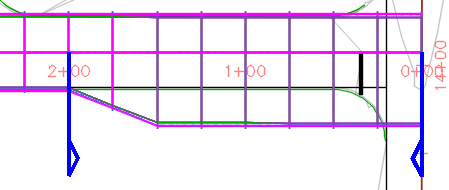

Lorsque vous sélectionnez une ligne dans la vue Panorama, la transition correspondante est mise en évidence avec des symboles bleus dans le dessin.
Types de transition
Plusieurs types de transitions sont disponibles pour la création.

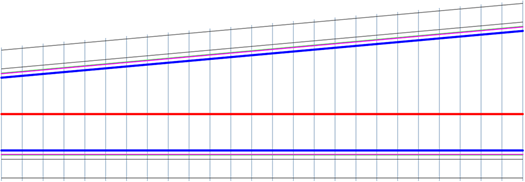

Valeur linéaire
Transition linéaire simple, où chaque abscisse curviligne calculée est basée sur la formule suivante :
Valeur de départ + ((Distance à partir de l’abscisse curviligne de départ / Distance totale) * Delta)
Où :
Delta = Valeur de transition de fin - Valeur de transition de début
StationDelta = Distance à partir de l’abscisse curviligne de départ / Distance de transition totale

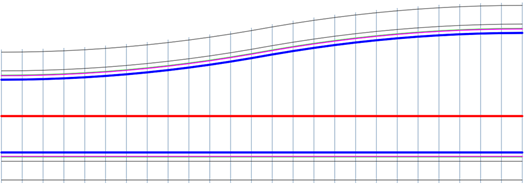

Dépouille de la place
Transition de courbe en S qui utilise les formules suivantes :
Pour la première portion de 33,33 % de la distance de transition :
Valeur de départ + (((StationDelta * 3) ^ 2) * (Delta / 4))
Entre 33,33 % et 66,66 % de la distance de transition :
Valeur de départ + (Delta / 4) + (((StationDelta * 3) -1) * (Delta / 2))
De 66,66 % à la fin de la distance de transition :
Valeur finale - ((((1 - StationDelta) * 3) ^ 2) * (Delta / 4))

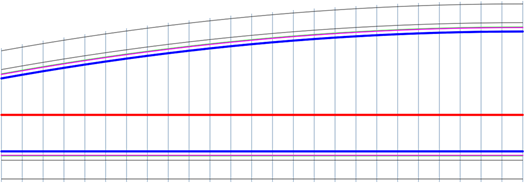

Cubique entrant
Transition cubique où la trace commence au début de la transition et s’aplatit vers la fin.
Cette transition utilise la formule suivante :
Valeur finale - (((1 - StationDelta) ^ 3) * Delta)

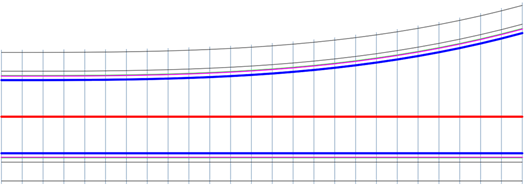

Cubique sortant
Transition cubique où la trace commence à la fin de la transition et s’aplatit vers le début.
Cette transition utilise la formule suivante :
Valeur de départ + (StationDelta ^ 3) * Delta

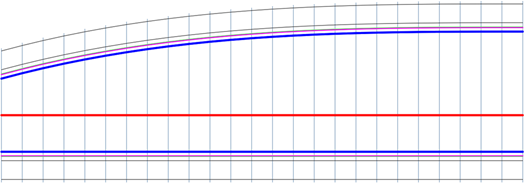

Parabolique entrant
Transition parabolique où la trace commence au début de la transition et s’aplatit vers la fin.
Cette transition utilise la formule suivante :
Valeur finale - (((1 - StationDelta) ^ 2) * Delta)

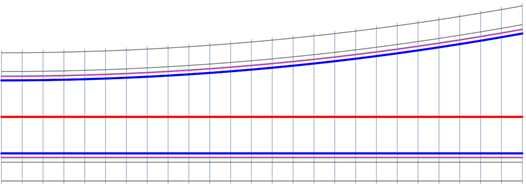

Parabolique sortant
Transition parabolique où la trace commence à la fin de la transition et s’aplatit vers le début.
Cette transition utilise la formule suivante :
Valeur de départ + ((StationDelta ^ 2) * Delta)

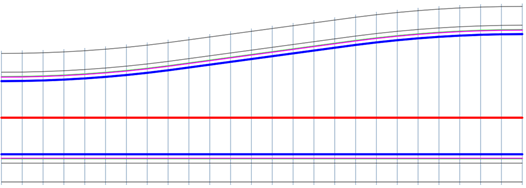

Parabolique inverse
La transition parabolique inverse utilise les formules suivantes :
Pour la première portion de 50 % de la distance de transition :
Valeur de départ + (((StationDelta * 2) ^ 2) * (Delta / 2))
De 50 % à la fin de la distance de transition :
Valeur finale - ((((1 - StationDelta) * 2) ^ 2) * (Delta / 2))
