Cette boîte de dialogue permet de mapper les attributs des données ArcGIS aux propriétés de canalisation et de regard dans Civil 3D.
Cette boîte de dialogue s’affiche lorsque vous utilisez Autodesk ArcGIS Connector pour importer des données ArcGIS en tant que canalisations et regards.
Vous pouvez également ouvrir cette boîte de dialogue depuis la vue des éléments du Prospecteur. Dans le Prospecteur, sélectionnez le réseau de canalisations pour afficher la vue des éléments, puis cliquez sur
dans le champ Mappage de schémas de la vue des éléments.
Cette boîte de dialogue comporte un onglet pour chaque calque de canalisation ou de regard que vous importez dans Civil 3D. Cela vous permet ainsi de définir les paramètres de mappage pour chaque calque.
Spécification des valeurs de mappage de schémas
Vous pouvez configurer un mappage de schémas pour associer les attributs définis dans les données ArcGIS aux propriétés de canalisation et de regard utilisées dans Civil 3D.
Par exemple, s’il existe un champ nommé Structure_Height dans le jeu de données, vous pouvez le mapper à la propriété de hauteur de regard dans Civil 3D, de sorte que la valeur de hauteur assignée au composant soit identique à celle définie dans ArcGIS.
Enregistrer le fichier de mappage de propriétés- Enregistre la configuration actuelle dans un fichier que vous pouvez réutiliser lors de l’importation d’autres données de réseau de canalisations depuis ArcGIS.
Ouvrir le fichier de mappage de propriétés- Ouvre un fichier de mappage de propriétés existant pour pouvoir l’appliquer aux données de réseau de canalisations.
- Nom de la propriété Civil
- Affiche les propriétés Civil 3D auxquelles vous pouvez mapper des attributs ArcGIS.
Les éléments dont le nom est suivi d’un astérisque sont requis.
- Unité de la propriété Civil
- Affiche les unités qui seront appliquées aux données dans le dessin. Les entrées de ces champs utilisent les unités spécifiées pour le dessin courant (pouces/pieds ou millimètres/mètres) et ne peuvent pas être modifiées.
- Nom de la propriété source
- Indique l’attribut qui sera mappé à la propriété Civil 3D. Cliquez dans le champ pour afficher une liste déroulante des attributs disponibles pouvant être sélectionnés.
- Valeur par défaut
- Indique la valeur par défaut qui sera utilisée si un Nom de la propriété source est introuvable dans les données ArcGIS.
- Unité source
- Indique l’unité source des données.
- Mappage de valeur
- Ouvre la boîte de dialogue Mappage de valeur, dans laquelle vous pouvez spécifier les valeurs Nom de la propriété source correspondant aux propriétés Civil 3D.

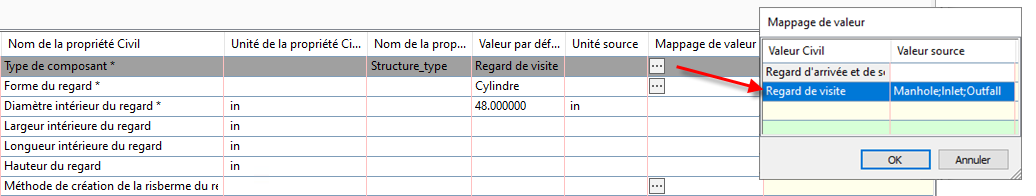

L’exemple suivant montre comment utiliser la boîte de dialogue Mappage de valeur afin de mapper les valeurs source d’un attribut « Structure_type » et de les importer dans Civil 3D en tant que regards de visite.
Les propriétés disponibles dans Civil 3D en tant que type de composant sont Regard d’arrivée et de sortie d’eau et Raccordement.
Si vous souhaitez importer des bouches d’égout, des arrivées d’eau et des exutoires en tant que types de composant de raccordement, vous pouvez configurer le mappage de valeur pour le type de composant. Si, par exemple, les valeurs d’attribut Bouche d’égout, Arrivée d’eau et Exutoire ont été spécifiées dans les données ArcGIS pour indiquer le type de regard, vous pouvez entrer ces valeurs dans la boîte de dialogue Mappage de valeur.
Vous pouvez inclure plusieurs valeurs en les séparant par un point-virgule. Par exemple, Bouche d’égout;Arrivée d’eau;Exutoire. Les entrées ne sont pas sensibles à la casse.
Remarque : Dans l’exemple ci-dessus, tous ces regards seront créés dans le dessin sous forme de regards de visite génériques (avec un type de regard défini sur <aucun>). Vous pouvez définir manuellement le type de regard à l’aide de la boîte de dialogue Propriétés du regard. Vous pouvez également utiliser la commande Faire correspondre les paramètres de regard de drainage pour assigner le type de regard et d’autres propriétés.
