À propos de l’inclusion des propriétés dans les exportations Revit

Découvrez comment inclure les propriétés Inventor dans les exportations Revit en tant que paramètres partagés.

Nouveautés : 2026

En tant que fabricant de produits utilisés dans le secteur AEC, vous souhaiterez peut-être inclure diverses propriétés dans vos modèles RVT exportés qui sont utilisés dans les planifications Revit. La commande Inclure les propriétés permet d’accéder aux propriétés que vous pouvez exporter dans le fichier RVT et de les sélectionner. La sélection de propriétés est conservée avec le fichier Inventor.

La commande Inclure les propriétés permet d’inclure quatre groupes à partir desquels vous pouvez inclure un nombre illimité de propriétés :

iPropriétés personnalisées, exportées en tant que Paramètres de type Revit
iPropriétés standard, exportées en tant que Paramètres de type Revit
Propriétés d’occurrence, exportées en tant que Paramètres d’occurrence Revit
Propriétés d’usine, exportées en tant que Paramètres d’occurrence Revit

Pour chaque groupe de propriétés, les propriétés sont rassemblées à partir de tous les composants et assemblages du fichier actif et présentées par ordre alphabétique. Vous sélectionnez les propriétés que vous souhaitez inclure dans l’exportation.

Remarque : pour modifier ou ajouter des iPropriétés, passez à l’environnement de modélisation, puis cliquez avec le bouton droit de la souris sur le composant et sélectionnez iPropriétés en bas de la liste.

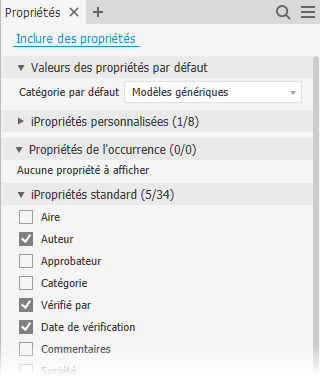

Les étiquettes des groupes de propriétés affichent le nombre de propriétés sélectionnées pour l’exportation avec le nombre total de propriétés disponibles pour l’exportation. Par exemple, iPropriétés personnalisées (3/18) désigne 3 propriétés sélectionnées dans une liste disponible de 18 iPropriétés personnalisées.

Les propriétés individuelles affichent le nombre d’occurrences où la propriété est utilisée.

Vous pouvez spécifier une catégorie par défaut (Revit) à appliquer à tous les composants pour lesquels a été affecté à leur iPropriété de catégorie Revit.

Paramètres partagés Revit

Pour ajouter de la valeur et exploiter les propriétés Inventor dans Revit, un certain effort préliminaire est nécessaire. Par exemple, dans les conceptions architecturales, les nomenclatures sont utilisées pour spécifier des éléments tels que des murs, des portes, des fenêtres, etc. Lorsque vous fournissez des conceptions mécaniques pour un usage architectural, vous pouvez indiquer les propriétés essentielles qui sont incluses et affichées dans les nomenclatures. Revit dispose d’une fonction appelée paramètres partagés qui, lorsqu’elle est utilisée dans modèles Revit, peut afficher des propriétés dans une planification. Les propriétés du fichier lié, telles qu’une exportation RVT Inventor, remplissent les paramètres partagés.

Le cabinet d’architectes (s’il est client de Revit) peut fournir un modèle Revit avec les paramètres partagés utilisés dans ses planifications de conception. Dans Inventor, vous créez des propriétés dont les noms correspondent à ceux du gabarit Revit et utilisez Inclure les propriétés pour exporter ces propriétés.

Workflow des propriétés Inventor dans les paramètres partagés Revit

Toutes les propriétés Inventor sont exportées en tant que paramètres partagés Revit dans le fichier RVT créé par Simplifier et exporter. Vous pouvez créer des nomenclatures à l’aide de toutes les propriétés du même fichier RVT exporté par Inventor.

Remarque : les noms correspondants ne sont pas requis si les nomenclatures sont uniquement nécessaires dans le fichier RVT exporté.

Pour planifier l’exportation de paramètres Inventor dans un autre fichier RVT lié au fichier RVT exporté par Inventor :

Utilisez Revit pour configurer des paramètres partagés dans un gabarit Revit. Idéalement, vous pouvez demander le gabarit de l’architecte.
Dans Inventor, créez des noms de propriétés dans vos composants qui correspondent aux noms de paramètres partagés.
Utilisez Inclure les propriétés pour sélectionner les propriétés à exporter.
Lorsque vous utilisez la commande Simplifier et exporter, sélectionnez le gabarit Revit à l’étape 1. Les valeurs de propriété doivent être conservées dans la planification du projet Revit principal utilisé.
Après avoir lié le fichier RVT exporté à un autre fichier RVT Revit (par exemple, contenant le bâtiment), le fichier RVT Revit lié peut accéder au propriétés partagées du fichier RVT exporté Inventor.
