À propos de l’utilisation des projets d’architecture et de construction

Découvrez comment importer des modèles Revit, les utiliser comme références ou les convertir pour les utiliser avec vos produits, et comment préparer les modèles Inventor pour l’exportation au format Revit RVT ou RFA.

Nouveautés : 2021, 2026

En tant que fabricant de produits utilisés dans le secteur AEC, il est essentiel de collaborer avec les concepteurs de bâtiments. Inventor permet l’utilisation des données entre Revit et Inventor afin que vos conceptions de produits reflètent l’environnement AEC, ce qui vous permet de concevoir dans le contexte du modèle Revit, en veillant à ce que votre conception reflète l’environnement du bâtiment où elle sera utilisée.

Interopérabilité d’Inventor avec Revit :

• faciles à utiliser
• utilisés en association avec les données source
• possibilité de conversion en modèles natifs si nécessaire
• incluent les fichiers liés

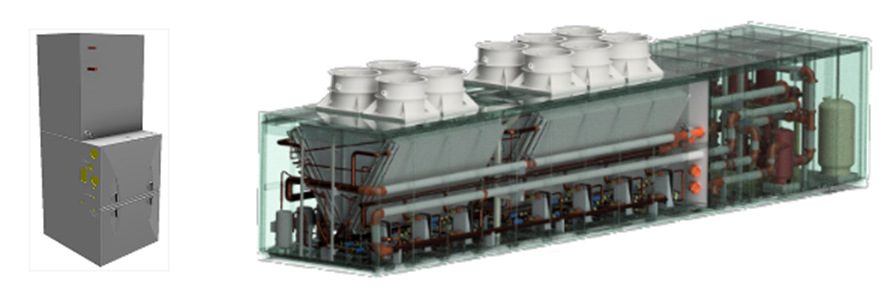

Les utilisateurs de logiciels BIM, tels qu’Autodesk Revit, préfèrent des modèles simplifiés des composants qu’ils ont achetés. Les fabricants de composants qui utilisent Autodesk Inventor pour créer des modèles détaillés peuvent créer des représentations de produits simplifiées pour la collaboration avec Revit ou d’autres logiciels d’architecture.

Dans le cadre d’un workflow normal, les données AEC peuvent vous être fournies par le biais d’un projet Autodesk Construction Cloud, de lecteurs partagés en interne ou fournies par voie électronique. L’environnement de contenu BIM d’Inventor est conçu pour accélérer la création de modèles améliorés à utiliser dans Revit.

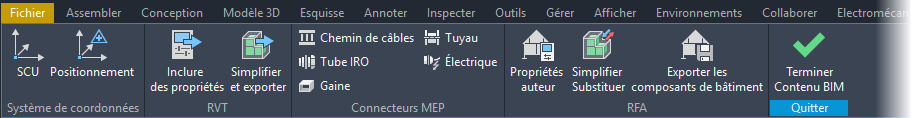

Dans le ruban, cliquez sur Environnements Contenu BIM pour accéder à l’environnement.

Vous pouvez placer le curseur sur chaque icône pour en savoir plus sur la commande. Lorsque l’info-bulle étendue s’affiche, utilisez la touche F1 pour accéder au contenu d’apprentissage de la commande.

Dans un assemblage Inventor

1. Créez un modèle de produit Inventor entièrement détaillé et configurable.

2. Dans le ruban, cliquez sur Contenu BIM des environnements pour accéder à l’environnement.

3. Orientez le modèle pour l’utiliser dans Revit à l’aide des outils du volet Système de coordonnées.

   • SCU pour créer un système de coordonnées utilisateur propre à votre conception.
   • Positionnement pour définir l’orientation du modèle et le point d’insertion utilisés dans Revit.

4. Pour la sortie RVT, utilisez les outils du groupe de fonctions RVT.

   • Utilisez Inclure les propriétés pour partager de manière sélective les propriétés Inventor et ajouter des métadonnées BIM dans Revit. Sélectionnez les propriétés que vous souhaitez inclure dans le fichier RVT.

     • Lors de l’exportation, tous les composants possèdent l’iPropriété Catégorie Revit (onglet Projet iPropriétés), dont la valeur par défaut est . Dans Inclure les propriétés, vous pouvez sélectionner une catégorie par défaut (Revit) à appliquer à tous les composants pour lesquels l’iPropriété Catégorie Revit est définie sur .

   • Utilisez l’option Simplifier et exporter pour générer un fichier au format RVT.

5. Pour la sortie RFA, utilisez les outils Connecteurs MEP et groupe de fonctions RFA pour préparer le modèle.

   • Utilisez les connecteurs MEP pour ajouter les connecteurs BIM nécessaires au modèle.

     Pour en savoir plus, consultez les sections suivantes :

     • Connecteur de chemin de câbles
     • Connecteur de conduite
     • Connecteur de gaine
     • Connecteur électrique
     • Connecteur de tuyau

   • Utilisez les propriétés de l’auteur pour :

     • Ajouter des métadonnées BIM au produit. Grâce à Inventor, vous pouvez :

       • Accéder à la liste des catégories Revit pouvant faire l'objet de recherches, ce qui vous permet de spécifier votre produit par rapport à Revit.

       • Accéder aux propriétés du modèle que vous souhaitez exporter.

         • Recommandation : créez une iPropriété nommée « NomTypeFamilleRevit ». La valeur sera utilisée en tant que nom du type de famille dans Revit. Il peut s'agir d'une chaîne statique pouvant être assignée automatiquement à l'aide d'une règle iLogic, de sorte qu'elle soit utilisée uniquement par les valeurs de paramètres définies.

       • Spécifier l’orientation du modèle et le point d’insertion.

       • Cliquez sur OK ou sur Appliquer si d’autres modifications sont nécessaires.

   • Utilisez la commande Simplifier le substitut pour créer un modèle de substitution qui contient uniquement le contenu à afficher dans le modèle BIM exporté.

     Vous devez exclure les composants qui :

     • Ne peuvent pas être vus par le destinataire du modèle (utilisateur Revit, architecte, etc.)
     • Relèvent de la propriété intellectuelle
     • Apportent peu à la représentation visuelle (par exemple, petites pièces telles que les attaches ou d'autres éléments qui ne permettent pas d'indiquer la taille/fonction, etc.)
     • Si vous le souhaitez, vous pouvez simplifier les autres composants en supprimant les fonctions et les vides internes.

   • Utilisez l’option Exporter les composants de construction pour créer le fichier RFA. Vous pouvez également créer des fichiers . IFC et . ADSK pour le composant.
