Prolongement des faces (réparation et construction)

Il arrive que les arêtes de surface ne correspondent pas sur une pièce convertie. Si vous souhaitez coudre un corps en solide, les arêtes doivent correspondre. Utilisez l'option Prolonger une face pour prolonger ou faire correspondre les arêtes de surface.

1. Ouvrez un fichier contenant des surfaces et activez l'environnement de réparation ou de construction.

2. Sur le ruban, effectuez l'une des opérations suivantes :

   • Cliquez sur l’onglet Réparer le groupe de fonctions Modifier Prolonger les faces.
   • Cliquez sur l’onglet Construction le groupe de fonctions Surface Prolonger les faces.

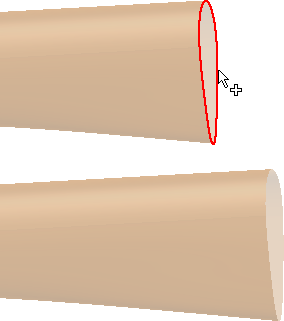

3. Dans la fenêtre graphique, cliquez sur l'arête de surface à prolonger. Une ligne s'étend à partir du point de sélection pour vous donner un aperçu de la distance de prolongement de la face.

4. Entrez une distance dans la boîte de dialogue.

5. Cliquez sur Appliquer et poursuivez la sélection des arêtes à prolonger.

6. Lorsque vous avez fini, cliquez sur Terminer.
