Positionnement des pièces en plastique dans une conception de moule de famille
La fonction Ajuster la position permet de spécifier l’emplacement de chaque pièce en plastique dans une conception de moule multi-empreintes différentes.
Les méthodes disponibles pour ajuster la position sont les suivantes :

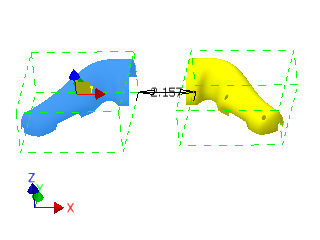

- Définissez la distance de décalage X et Y à l’aide de la commande Aligner le plan XY sur la référence.
- Définissez la distance de décalage X et Y à l’aide de la commande Aligner le centre sur la direction X/Y.

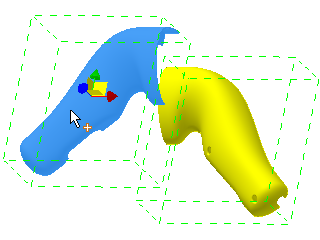

- Déplacez la pièce en plastique dans les directions X, Y et Z à l’aide de l’option Transformation libre.
Remarque : la fonction Ajuster la position ne peut être utilisée que pour la conception d’un moule multi-empreintes différentes.
