Modification des régions (réparation et construction)

Il peut s'avérer nécessaire de modifier une région convertie pour diverses raisons :

• L'ajustement d'une surface convertie s'est effectué dans la mauvaise direction.
• Un contour fermé qui devrait être l'arête extérieure sert d'arête intérieure.
• Le cadre de la surface est utilisé comme arête extérieure.
• La surface contient un perçage qui doit être supprimé.
• La région contient un contour fermé qui s'entrecoupe lui-même.

Sur les faces, vous pouvez réparer les régions internes et externes. Sur une surface composée, seules les régions internes peuvent être réparées.

1. Ouvrez un fichier contenant une géométrie de surface et saisissez l'environnement de réparation ou de construction.

2. Sur le ruban, effectuez l'une des opérations suivantes :

   • Cliquez sur l’onglet Réparer le groupe de fonctions Modifier Modifier des régions.
   • Cliquez sur l’onglet Construction le groupe de fonctions Surface Modifier des régions.

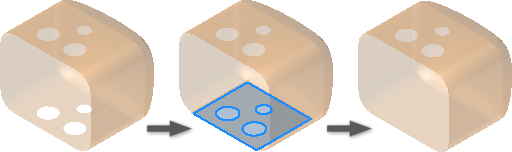

3. Dans la fenêtre graphique, sélectionnez la face à réparer. La face sélectionnée est mise en surbrillance.

4. Cliquez sur les régions de la face à conserver. Les perçages remplis ne constituent pas des zones planes mais suivent les contours de la surface sous-jacente.

5. Cliquez sur Terminé. Les régions sélectionnées sont conservées tandis que les régions non sélectionnées et les boucles superflues sont supprimées.
