Modification d'une note de perçage
Modifiez le texte, les cotes et les symboles en fonction de vos besoins.
Dans la fenêtre graphique, cliquez sur la note de perçage voulue avec le bouton droit de la souris, puis choisissez Modifier la note de perçage dans le menu contextuel.
Dans la boîte de dialogue Modifier la note de perçage, changez le texte de note et les autres propriétés qui vous intéressent :
- Sélectionnez l'option Par défaut pour utiliser le format par défaut des notes de perçage.
- Sélectionnez éventuellement l'option Extrémité de taraudage pour afficher le format par défaut pour la note de perçage Extrémité de taraudage dans la zone de texte.
- Sélectionnez l'option Unités de pièce pour appliquer les unités de mesure du modèle. Désélectionnez-la pour utiliser les unités de mesure spécifiées par le style de cote.
- Si nécessaire, ajoutez du texte empilé. Pour en savoir plus, reportez-vous à la rubrique Empilement de texte dans un dessin. Pour cela, entrez une séquence d'empilage correcte, sélectionnez-la, cliquez avec le bouton droit de la souris et choisissez Empiler. Si l'empilement automatique est activé, des nombres fractionnaires dotés d'un déclencheur d'empilement correct suivi d'un caractère neutre sont empilés automatiquement lors de la saisie.
- Pour ajouter des informations de tolérance aux valeurs figurant dans la note de perçage ou pour remplacer les paramètres de précision, cliquez sur le bouton Précision et tolérance.
- Pour créer une configuration personnalisée de la note de quantité (propriété QTYNOTE), cliquez sur Modifier la note de quantité.
Modifiez le texte de la note de perçage dans la zone de texte. Dans la section Valeurs et symboles, cliquez sur une valeur de perçage ou sur un symbole pour ajouter la propriété correspondante à la note de perçage.
Cliquez sur OK pour enregistrer les changements et fermer la boîte de dialogue Modifier la note de perçage.
Masquage des valeurs dans une note de perçage ou de filetage
Vous pouvez masquer les cotes des notes et les symboles, valeurs et textes ajoutés à la note de perçage par le style de cote.
Dans la fenêtre graphique, cliquez sur la note de perçage voulue avec le bouton droit de la souris et choisissez Masquer la valeur de cote dans le menu contextuel.
Pour rétablir sa visibilité, cliquez sur la note de perçage avec le bouton droit de la souris et désactivez l'option Masquer la valeur de cote dans le menu contextuel.
Afficher ou masquer les unités de cote secondaires

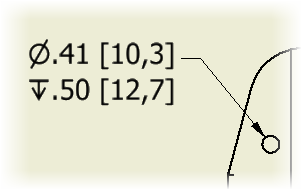

Les notes de perçage permettent d'afficher les valeurs de cotes dans les deux unités de mesure spécifiées, principales et secondaires. Modifiez le style de cote si vous souhaitez changer les paramètres.
Sélectionnez l'option Regrouper les valeurs doubles pour placer les cotes doubles de façon adjacente dans les notes de perçage.
Modifier la forme du perçage et les séries de perçages dans une note de perçage DIN
Si vous avez utilisé des tailles d'attache standard lors de l'ajout de fonctions de perçage lamé ou fraisé dans le modèle, les notes de perçage contiennent la forme du perçage et des informations sur les séries de perçages, pour autant que DIN soit le style de norme de la note de perçage. Vous pouvez modifier la forme du perçage et les séries de perçages.
Dans la fenêtre graphique, cliquez sur la note de perçage voulue avec le bouton droit de la souris et choisissez Forme du perçage ou Série de perçages dans le menu contextuel.
Sélectionnez une option de forme ou de série.
