Pour ajouter des traits d’axe automatiques à une vue de dessin

Nouveautés : 2021

Le comportement du trait d’axe par défaut est défini dans l’onglet Dessin de la boîte de dialogue Options du document.

Pour configurer le trait d’axe d’une vue individuelle

1. Sur le ruban, cliquez sur l’onglet Annoter le groupe de fonctions Symboles Traits d’axe , puis sélectionnez une vue.

   Remarque : la commande Traits d’axe automatiques est uniquement disponible lorsque toutes les sélections sont valides pour la création de traits d’axe automatiques. Il est impossible de créer des traits d'axe automatiques dans des vues de dessin raster.

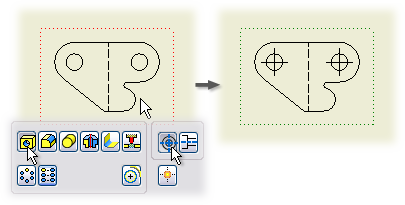

2. Dans la boîte de dialogue Traits d’axe automatiques, sélectionnez les fonctions auxquelles appliquer des traits d’axe.

3. Choisissez Objets de la vue ; normaux à l'axe ou Objets de la vue ; parallèles à l'axe.

4. Définissez les limites de fonctions devant être marquées par des traits d'axe automatiques :

   • Dans la zone Seuil de rayon, entrez des rayons minimum et maximum pour exclure les éléments non compris dans cette plage.
   • Dans la zone Seuil d'angle d'arc, entrez l'angle minimum pour exclure les éléments ayant un angle inférieur.
