Ajustement ou interruption de faces sécantes (environnements de réparation et construction)

Utilisez l'option Intersecter les faces pour ajuster ou interrompre des faces sécantes. Pour vous assurer que les faces se coupent, utilisez également la commande Prolonger les faces.

1. Ouvrez un fichier contenant des surfaces et activez l'environnement de réparation ou de construction.

2. Sur le ruban, effectuez l'une des opérations suivantes :

   • Cliquez sur l’onglet Réparer le groupe de fonctions Modifier Intersecter les faces.
   • Sur le ruban, cliquez sur l’onglet Construction le groupe de fonctions Surface Intersecter les faces

3. Choisissez une des méthodes suivantes pour sélectionner des surfaces :

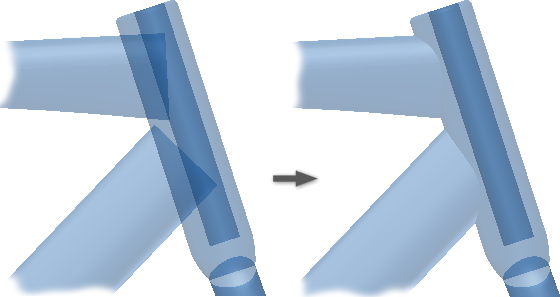

   • Ajuster. Cliquez sur cette commande, puis sélectionnez les deux surfaces qui se coupent en veillant à sélectionner la zone à conserver. Les surfaces sont ajustées jusqu'à l'intersection.
   • Interrompre. Cliquez sur cette commande, puis sélectionnez les deux surfaces qui se coupent. Les surfaces sont scindées à l'intersection. Elles sont toutes placées dans le même groupe dans le navigateur.
   Remarque : si plus de deux surfaces se coupent, seules deux d’entre elles sont ajustées à la fois.

4. Continuez à cliquer sur Ajuster ou Interrompre et à sélectionner des surfaces dans la fenêtre graphique.

5. Lorsque vous avez fini, cliquez sur Terminer.
