Pratiques recommandées pour AnyCAD Revit

Découvrez la méthode recommandée pour importer des modèles Revit dans Inventor.

Nouveautés : 2021

Réduire le nombre d’éléments à importer

Les fichiers Revit peuvent être très volumineux. Vous ne souhaitez probablement pas importer un bâtiment entier. Au lieu de cela, vous devez importer uniquement les éléments Revit dont dépendent d’autres composants Inventor, et éventuellement d’autres éléments pour le contexte visuel. « Dépendant » signifie que vous faites référence à un élément d’un nouveau composant Inventor que vous créez, par exemple, en projetant la géométrie de l’élément dans une esquisse du nouveau composant. Ou encore en contraignant un nouveau composant à une face de l’élément Revit importé. Il est probable que très peu de ces éléments soient présents, par rapport au nombre total d’éléments du bâtiment.

Comment réduire le nombre d’éléments

Vous pouvez contrôler le nombre d’éléments en sélectionnant une vue 3D Revit appropriée au cours du processus d’importation.

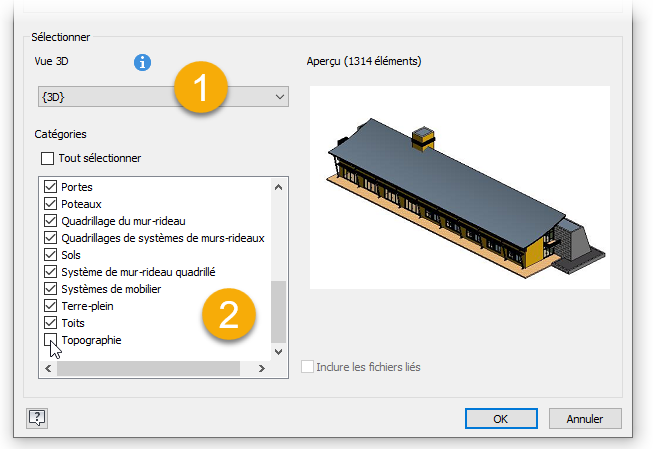

Vues et catégories

  1. Les vues 3D Revit sont créées par l’utilisateur Revit pour répondre aux exigences et aux besoins d’affichage. Elles ne peuvent pas être définies ou voir leur définition modifiée à partir d’Inventor. Vous choisissez la vue à importer parmi les vues disponibles. Seuls les éléments visibles sont importés.
  2. Une fois la vue sélectionnée, vous pouvez affiner ce qui est importé à l’aide du sélecteur de catégorie. Sélectionnez uniquement les catégories dont vous avez besoin comme références. La boîte de dialogue Importation d’Inventor affiche le nombre d’éléments visibles pour la vue sélectionnée, mais ce nombre ne fournit qu’une idée approximative de la taille de la vue dans Inventor.

Suggestion

Prenez le temps de discuter de votre projet ou de votre conception avec l’utilisateur Revit pour déterminer le plus petit nombre d’éléments nécessaires à la réalisation de votre conception. En règle générale, vous disposez d’éléments avec des interfaces directes pour votre conception et éventuellement d’autres éléments pour le contexte de visualisation.

Rappels importants

Voici quelques points à retenir lors d’une conversation avec le fournisseur de données Revit :
