Découpe de fonctions de tôlerie

Certaines conceptions de tôlerie (comme les formes de transition créées à l’aide de l’option Face lissée) créées à partir d’esquisses de contour fermé nécessitent une découpe pour les aplanir.

Une fonction de coupe permet également de créer ce type de jeu, mais la fonction Découpe permet d’avoir des arêtes normales à la surface de coupe et offre différentes options simplifiant la création de fonctions.

Il existe trois manières de créer des découpes :

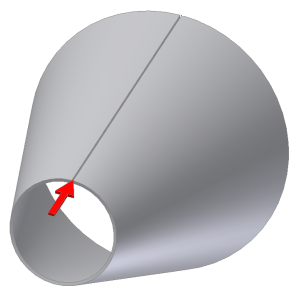

• Une découpe à point unique utilise un seul point sur l'arête d'une surface. Le point sélectionné peut être le milieu d’une arête, une extrémité de sommet de face, un point de construction ou un point d’esquisse dans une esquisse créée précédemment.

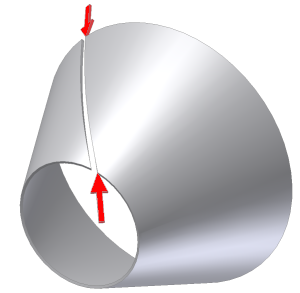

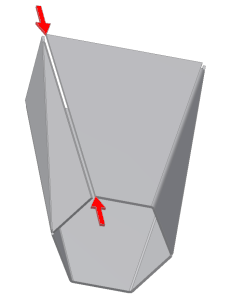

• Une découpe point par point utilise des points situés sur des côtés opposés de la face afin de définir le début et la fin de la découpe. Les deux points peuvent être des points de construction, les milieux des arêtes de face, les extrémités des sommets de face ou des points d’esquisse dans une esquisse créée précédemment.



• Une découpe de face entière supprime entièrement la face sélectionnée (il s’agit généralement d’une face de pliage). Vous pouvez également utiliser une fonction de découpe de face entière pour supprimer une petite face de pliage créée par le biais d’une face lissée, elle-même créée avec la sortie pliée.



Vous pouvez placer une fonction de découpe en tout point de l’historique des fonctions. Un même modèle en tôle peut contenir plusieurs fonctions de découpe.

Les libellés qui s’affichent dans la boîte de dialogue Découpe dépendent du type de découpe spécifié.

1. Sur le ruban, cliquez sur l’onglet Tôlerie groupe de fonctions Modifier Découpe.
2. Dans la boîte de dialogue Découpe, déroulez la liste Type de découpe, puis spécifiez la manière dont vous souhaitez créer la découpe.
   • Point unique. Crée une découpe à partir d'un seul point sélectionné.
   • Point à point. Crée une découpe à partir des points de départ et d'arrivée sélectionnés.
   • Face entière. Supprime la face sélectionnée pour définir une découpe.
3. Utilisez l'option Face de la découpe pour sélectionner la face à découper dans le modèle en tôle.
4. Pour une découpe à point unique ou point par point, effectuez l'une des opérations suivantes :
   • Pour une découpe à point unique, utilisez l'option Point de découpe, puis sélectionnez le point définissant l'emplacement de la découpe.
   • Pour une découpe point par point, spécifiez les points de départ et d'arrivée de la découpe à l'aide des options Point de départ et Point d'arrivée.
5. (Facultatif) Pour une découpe à point unique ou point par point, dans le champ Valeur du jeu de découpe, spécifiez une valeur différente du paramètre TailleJeu.
6. (Facultatif) Pour une découpe à point unique ou point par point, indiquez si vous souhaitez placer le jeu de découpe sur le point sélectionné ou le décaler vers la droite ou vers la gauche.
   • Inverser le côté ou . Décale l’espacement sur le côté opposé du point sélectionné.
   • Des deux côtés . Décale l’espacement par rapport aux deux côtés du point sélectionné.
