Pour utiliser des éléments de verrouillage

Créer un coin de verrouillage

Positionner le coin de verrouillage

En règle générale, le verrou mâle s’attache à la face inférieure de la plaque supérieure. Le verrou femelle s'attache à la face supérieure de la plaque inférieure. Pour attacher un coin de verrouillage, définissez d’abord la face de base, la face de référence, la distance et le décalage.

• Face de base : surface supérieure ou inférieure des plaques du corps de moule, qui détermine l’emplacement du plan de joint.
• Face de référence : face à laquelle le coin de verrouillage est attaché.

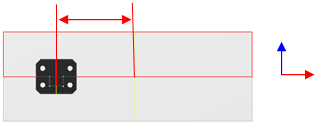

• Distance : mesure entre le centre de la face de référence et le centre du coin de verrouillage.

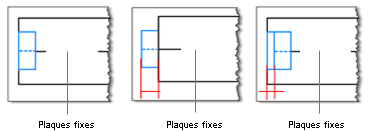

• Décalage : distance d’intégration du coin de verrouillage dans la plaque de moule. Les valeurs négatives signifient que le coin de verrouillage est extérieur aux plaques du corps de moule. Les valeurs positives indiquent au contraire que le coin de verrouillage est intégré.

1. Dans l’onglet Ensemble de moule, cliquez sur Elément de verrouillage.

2. Dans la boîte de dialogue Elément de verrouillage, sélectionnez le type d’interverrouillage dans la zone déroulante Type.

   Remarque : dans la zone de sélection, choisissez Coin de verrouillage dans la liste déroulante Catégorie.

3. Dans la table située en regard de la figure, modifiez les paramètres.

4. Cliquez sur Face de base et, dans la fenêtre graphique, sélectionnez la face supérieure ou inférieure des plaques à aligner.

5. Cliquez sur Face de référence et, dans la fenêtre graphique, sélectionnez une face perpendiculaire à la face de base.

6. Dans la boîte de dialogue Elément de verrouillage, entrez des valeurs dans la zone Placement pour positionner le composant.

   • La première valeur règle la position du coin de verrouillage par rapport au centre de la face de référence.
   • La deuxième valeur règle le décalage à partir de la face de référence.

7. Pour placer un coin de verrouillage symétrique, sélectionnez Placement symétrique.

8. Cliquez sur OK ou Appliquer.

Créer un interverrouillage

Positionner l’interverrouillage

En règle générale, le verrou mâle s’attache à la face inférieure de la plaque cible supérieure. Le verrou femelle s'attache à la face supérieure de la plaque cible inférieure. Avant d’attacher un interverrouillage, déterminez la face de base, la référence 1 et la référence 2 et indiquez si l’interverrouillage doit pivoter.

• Face de base : surface supérieure ou inférieure des plaques du corps de moule, ou face du noyau et de l’empreinte. Etablit l’emplacement du plan de joint.
• Référence 1 : première des deux arêtes de la face la plus proche de l’interverrouillage.
• Référence 2 : deuxième des deux arêtes de la face la plus proche de l’interverrouillage.
• Rotation : degré de rotation de l’interverrouillage. Disponible uniquement pour l’interverrouillage droit conique.

1. Dans l’onglet Ensemble de moule, cliquez sur Elément de verrouillage.

2. Dans la boîte de dialogue Elément de verrouillage, sélectionnez le type d’interverrouillage dans la zone déroulante Type.

   Remarque : dans la zone de sélection, choisissez Interverrouillage dans la liste déroulante Catégorie.

3. Cliquez sur Verrou de corps de moule ou sur Verrou d’empreinte et de noyau pour indiquer si l’interverrouillage est utilisé pour aligner les plaques de moule ou pour aligner le noyau et l’empreinte.

4. Dans la table située en regard de la figure représentant le composant, modifiez les paramètres.

5. Cliquez sur Face de base et, dans la fenêtre graphique, sélectionnez la face supérieure ou inférieure des plaques à aligner.

6. Cliquez sur Référence 1, puis sélectionnez une arête de la face de base dans la fenêtre graphique.

7. Cliquez sur Référence 2 et, dans la fenêtre graphique, sélectionnez une deuxième arête de la face de base perpendiculaire à la première arête de référence.

8. Pour positionner le composant dans la fenêtre graphique, cliquez sur une ligne de cote, puis entrez une valeur dans la zone de texte.

9. Dans le cas d’un interverrouillage droit conique, cliquez sur Rotation pour définir la rotation de l’interverrouillage.

10. Pour placer un interverrouillage symétrique, sélectionnez Placement symétrique.

11. Cliquez sur OK ou Appliquer.

Modifier un élément de verrouillage

1. Dans le navigateur Mold Design, sous Eléments de verrouillage, cliquez avec le bouton droit sur un nœud Coin de verrouillage ou Interverrouillage et choisissez Modifier la fonction.
2. Dans la boîte de dialogue Elément de verrouillage, modifiez les paramètres.
3. Cliquez sur OK.

Supprimer un élément de verrouillage

• Dans le navigateur Mold Design, sous Eléments de verrouillage, cliquez avec le bouton droit sur un nœud Coin de verrouillage ou Interverrouillage et choisissez Supprimer.
