Exercice 1 : Examiner les calques de dessin d'origine

Vous allez créer un fichier SDF avec un schéma dont les classes d'objets reflètent la structure de calque d'un fichier dessin. Examinez les calques de dessin d'origine pour voir si la structure du fichier SDF obtenu est correcte.

Pour examiner les calques de dessin

1. Si ce n'est pas déjà fait, copiez les fichiers d'exemple des didacticiels dans un dossier de votre disque dur. Préparation à l'utilisation des didacticiels
2. Démarrez jeu d’outils AutoCAD Map 3D.
3. Cliquez sur OuvrirDessin. Ouvrez la carte exemple appelée DWGMap.dwg.

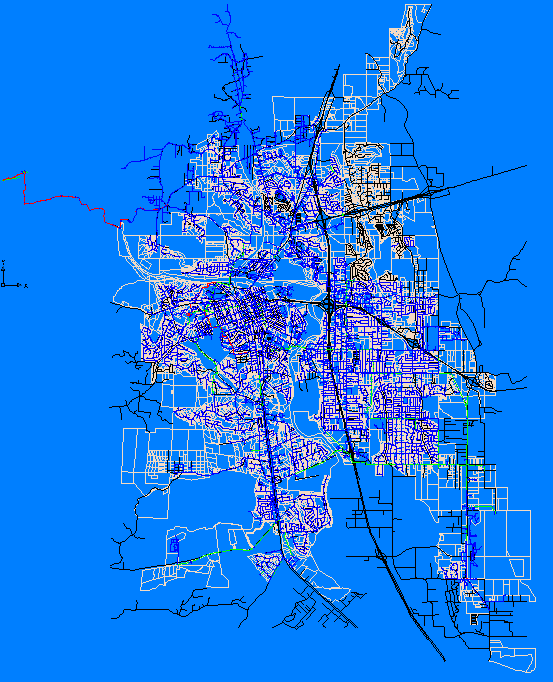

   Le dessin DWGMap.dwg contient plusieurs calques de dessins.

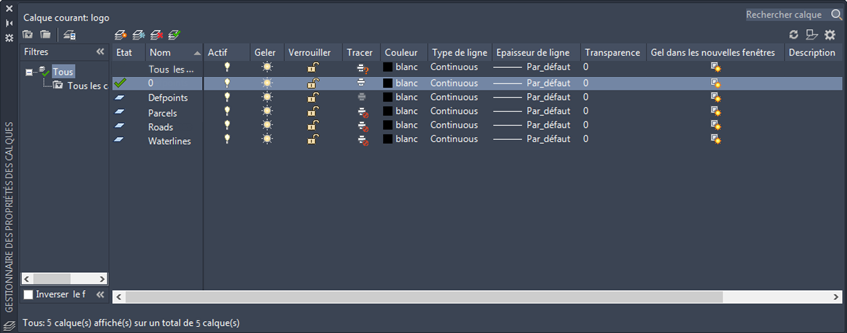

4. Dans l'onglet Début, cliquez sur le groupe de fonctions Calques AutoCADPropriétés du calque. Examinez les informations sur le calque de dessin.


   Les calques du dessin sont répertoriés avec leurs propriétés.

Pour poursuivre ce didacticiel, passez à l'Exercice 2 : Examiner les données d'objets
