Didacticiel A10 : Affichage des résultats

L’affichage des tracés de contour de variables d’état spécifiques constitue la meilleure méthode pour évaluer les performances structurelles du réservoir de radiateur. Nous examinerons notamment l’indice de défaillance de la matrice et l’état d’avarie.

1. Si les résultats ne sont pas chargés une fois la simulation terminée, cliquez sur Résultats > Charger les résultats.
2. Recherchez le fichier de résultats .FNO et cliquez sur Ouvrir.
3. Cliquez sur Résultats > Contour.
4. Utilisez la légende pour passer au type de résultat AME.
5. Choisissez le résultat INDICE DE DÉFAILLANCE DU SOLIDE.

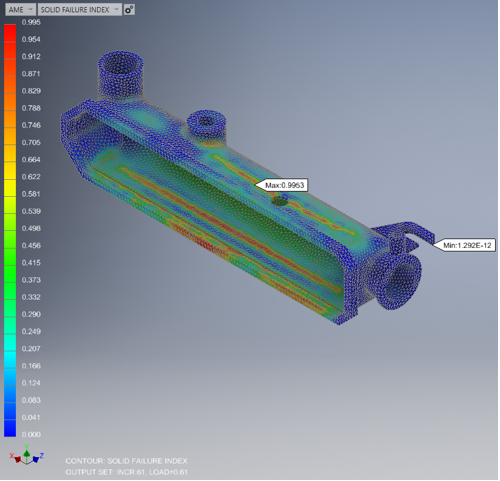

6. Parcourez l’analyse et contrôlez l’indice de défaillance lorsque la pression est appliquée au réservoir. Cet indice nous permet de déterminer si la défaillance du matériau de la matrice est imminente.

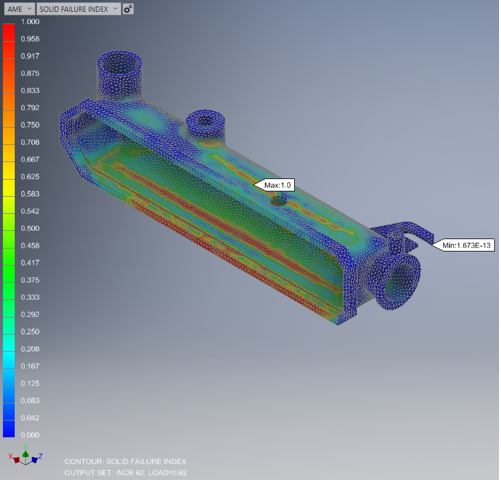

   Lorsque l’indice de défaillance atteint 1.0, l’échec a commencé. La première indication de défaillance se produit au pas de temps 0.62 s.

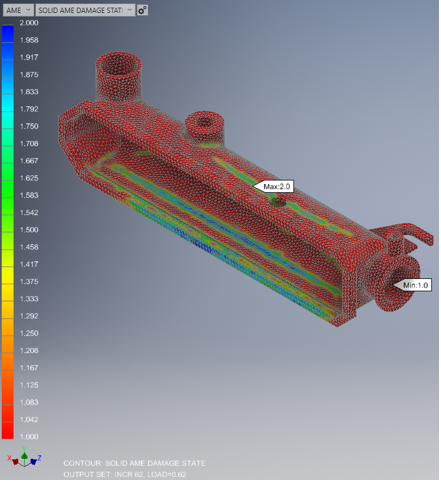

7. Passez au résultat ÉTAT D’AVARIE DU SOLIDE pour examiner l’état de rupture de la pièce composite. La valeur 1.0 indique que le composite n’a pas échoué. La valeur 2.0 indique que le composite a échoué et que la rigidité a été réduite.
8. Parcourez l’historique pour identifier la progression de la défaillance dans le réservoir.
