Ce didacticiel fournit des instructions détaillées pour l’analyse d’un modèle de réservoir de radiateur de fibres. Tout d’abord, un modèle d’éléments finis est préparé à l’aide d’Inventor Nastran. Advanced Material Exchange permet ensuite de mapper les résultats de Moldflow avec le modèle structurel. Enfin, l’analyse structurelle du réservoir de radiateur est effectuée et les résultats sont affichés dans Inventor Nastran.

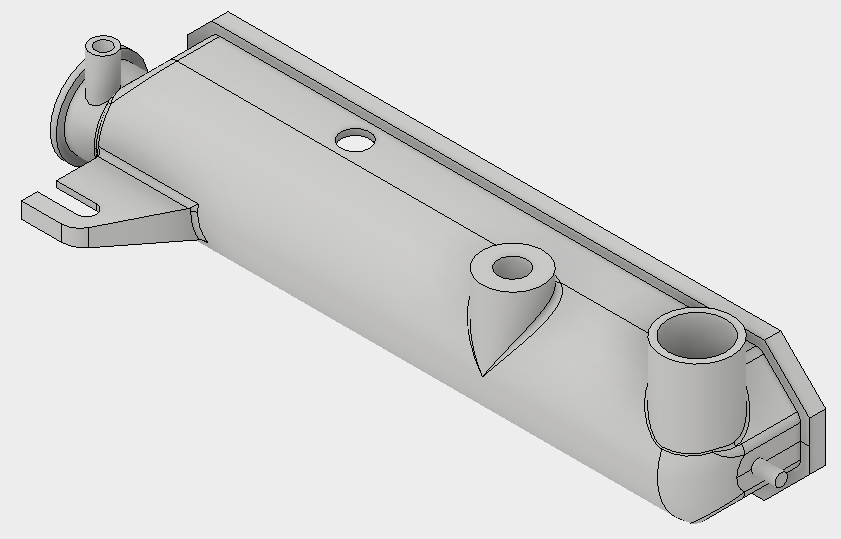

La pièce du réservoir de radiateur est fabriquée avec le matériau renforcé de fibres de verre Extron 3019 HS. Le modèle a déjà été simulé dans Moldflow à l’aide d’une analyse Remplissage + Compactage pour déterminer les orientations de la pièce composite.
Les modèles utilisés dans le didacticiel peuvent être téléchargés ici.
