Fenêtre Outils de mesure

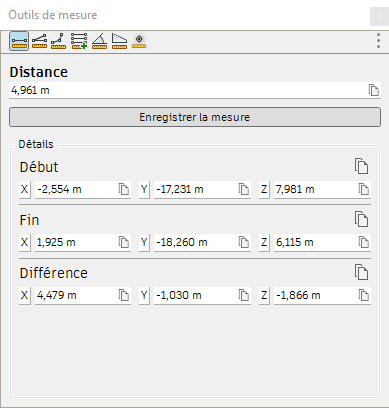

La fenêtre Outils de mesure est une fenêtre ancrable qui affiche simultanément la valeur mesurée dans la vue de la scène.

Quelles que soient les mesures effectuées, les coordonnées X, Y et Z du point de départ et du point d'arrivée ainsi que les valeurs correspondant à la différence et à la distance absolue sont indiquées dans les zones de texte. Si vous effectuez des mesures cumulées (du type Ligne à base de points ou Mesure cumulée), la zone Distance présente la distance cumulée pour tous les points enregistrés dans la mesure.

Si le modèle contient des axes Civil, la distance le long de l’axe et du décalage (positif = droite, négatif = gauche) s’affiche également. La liste déroulante fournit davantage d’informations, notamment l’axe actif et l’élévation.

Utilisation de la fenêtre Outils de mesure

1. Cliquez sur l'onglet Vérification > groupe de fonctions Mesurer > Groupe de fonctions Mesurer.
2. Utilisez les boutons situés en haut à gauche pour sélectionner l’outil que vous souhaitez utiliser.

Copie des valeurs de mesure

1. Cliquez sur le bouton Copier  à côté du champ approprié.

Vous pouvez copier des valeurs individuelles ou toutes les valeurs de chaque section de la zone Détails.

Enregistrement des valeurs de mesure

1. Cliquez sur Enregistrer la mesure.

   Les mesures actuelles sont enregistrées dans la boîte de dialogue Mesures enregistrées.

2. Utilisez la boîte de dialogue Mesures enregistrées pour renommer vos mesures enregistrées, supprimer des jeux de mesures enregistrées ou les exporter.

   Vous pouvez également développer et réduire des jeux de mesures, ou effacer tout le contenu de la boîte de dialogue.
