métré 2D

La fonction de métré 2D vous permet de mesurer des lignes, de calculer des aires et d'effectuer des métrés numériques dans une feuille 2D. Au lieu d'effectuer des calculs manuels sur papier, vous pouvez annoter la géométrie afin de réaliser des calculs précis. La géométrie est ensuite extraite automatiquement et enregistrée avec les métrés 3D de votre classeur de quantification.

La fonction de métré 2D prend en charge les fichiers DWF natifs et numérisés, ainsi que les fichiers DWF non natifs tels que les fichiers PDF. Voir Types de fichier pris en charge.

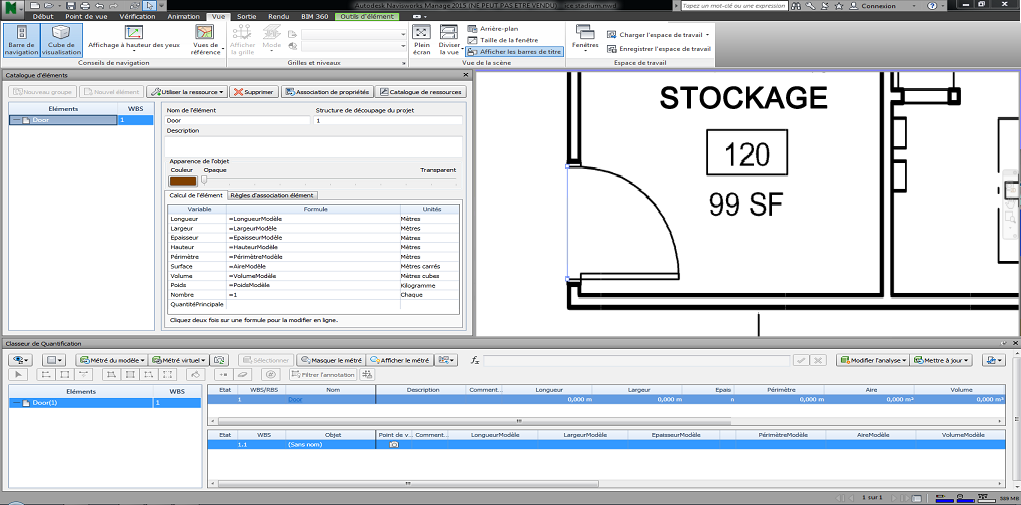

Workflow de métré 2D

1. Sélectionnez ou créez un élément dans le catalogue d'éléments.

2. Ouvrez la feuille 2D que vous souhaitez utiliser. Si votre projet contient plusieurs feuilles ou modèles, utilisez le navigateur de feuilles pour sélectionner une feuille 2D.

3. Sélectionnez un outil d'annotation dans la barre d'outils de métré 2D.

4. Dessinez l'annotation sur la feuille.

   Les résultats de l'annotation s'affichent dans le classeur de quantification.
