Les paramètres de l’analyse sismique des structures dépendent de la norme sismique sélectionnée pour le calcul des structures sollicitées par des charges sismiques.
Sélectionnez la norme sismique canadienne NBC 2020 dans la boîte de dialogue Définition d’un nouveau cas ou cliquez sur Paramètres dans la boîte de dialogue Type d’analyse.
- Cliquez sur Outils
Préférences de la tâche Normes de conception.
- Dans la section Charges, sélectionnez NBC of Canada 2020 dans le menu des charges sismiques.
- Cliquez sur Analyse Types d’analyse.
La boîte de dialogue Types d'analyse s'ouvre.
- Cliquez sur Nouveau. La boîte de dialogue Définition d’un nouveau cas s’ouvre.
- Sélectionnez Sismique, puis NBC of Canada 2020 et cliquez sur OK.

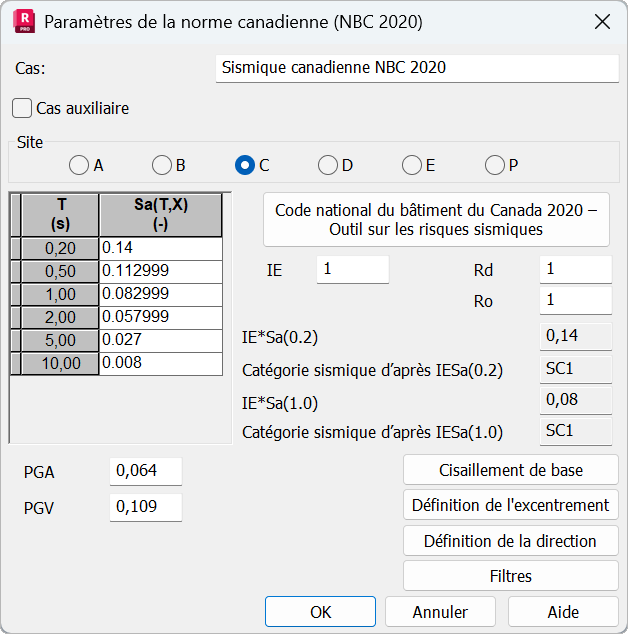

La boîte de dialogue Paramètres s’ouvre.
Paramètres réglementaires
- Les classifications de site pour le sol (A, B, C, D, E, F) correspondent aux tableaux 4.1.8.4.-A et 4.1.8.4.-B.
- Spectre
Vous devez spécifier les valeurs du spectre Sa(0,2), Sa(0,5), Sa(1,0), Sa(2,0), Sa(5,0), Sa(10,0) conformément à l’article 4.1.8.1 pour l’emplacement du site.
Vous pouvez accéder au site Web officiel du NBCC : Outil sur les risques sismiques du Code national du bâtiment du Canada 2020 en cliquant sur le bouton. Cette page permet d’obtenir les valeurs requises pour définir les valeurs de spectre et de coefficient en fonction de données de base telles que l’emplacement et la classe de sol du site. Pour transférer les valeurs de la table de définition du spectre de la page Web vers la table de définition de Robot Structural Analysis, vous pouvez utiliser l’opération copier-coller.
Vous pouvez accéder aux valeurs du spectre et les copier conformément à l’article 4.1.8.1 - Sa(0,2), Sa(0,5), Sa(1,0), Sa(2,0), Sa(5,0), Sa(10,0) ou des valeurs supplémentaires Sa(0,1), Sa(0,3). Les valeurs du spectre pour une période spécifique S(Ta) sont obtenues par interpolation linéaire entre ces valeurs.
- Coefficients :
- La valeur IE (coefficient d’importance sismique) est conforme au tableau 4.1.8.5.-A
- Les coefficients Rd (modification de l’effort lié à la ductilité) et Ro (modification de l’effort lié à la sur-résistance) sont conformes au Tableau 4.1.8.9.
- Coefficients calculés à titre informatif
- Coefficient PGA : accélération de sol maximum, comme défini dans la phrase 4.1.8.4.(1).
- Coefficient PGV : vitesse maximale au sol, tel que définie dans la phrase 4.1.8.4.(4).
- Valeur de IE*Sa(0,2) et de la catégorie sismique correspondante pour les bâtiments conformément au tableau 4.1.8.5.-B
- Valeur de IE*Sa(1,0) et de la catégorie sismique correspondante pour les bâtiments conformément au tableau4.1.8.5.-B
Dans cette boîte de dialogue, vous pouvez également accéder à la Définition de la direction, et aux Filtres et les modifier.
Cliquez sur Cisaillement de base pour ouvrir la boîte de dialogue Cisaillement de base. Dans cette boîte de dialogue, vous pouvez sélectionner la manière de prendre en compte la force de cisaillement de base : vous pouvez la calculer à partir des dispositions de la norme sismique 4.1.8.11.(3d) ou spécifier la valeur.
Vous pouvez examiner tous les paramètres d’entrée et la répartition de l’effort tranchant de base dans les notes de calcul (ouvrez Analyse > Notes de calcul > Note simplifiée/complète)
