Cette option permet d’effectuer l’analyse détaillée des barres de section en I laminées ou soudées. Pour accédez à cette option, cliquez sur le bouton Détaillés dans la boîte de dialogue Résultats détaillés de la norme EC3:2022.
Les types d’analyse suivants sont effectués de manière indépendante et exécutés séparément, conformément aux exigences de la norme Eurocode 3 partie 5 (EN 1993-1-5:2024) :
- Stabilité de l’âme au cisaillement (chapitre 7)
- Stabilité de l’âme à la compression (chapitre 8)
- Interaction cisaillement/flexion/compression (chapitre 9)
- Stabilité de la bride comprimée (chapitre 10)
- Vérification des raidisseurs (chapitre 11)

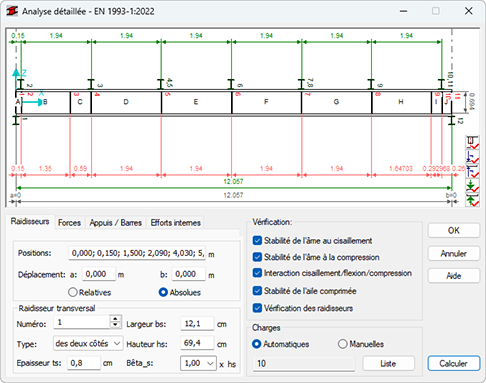

La boîte de dialogue est divisée en plusieurs parties.
- La partie supérieure de la boîte de dialogue inclut un schéma de la barre contenant les dimensions de la barre. Les icônes suivantes sont situées dans le coin inférieur droit du dessin :
Active/désactive la présentation des raidisseurs, de la numérotation des raidisseurs et de la distance entre les raidisseurs
Active/désactive la présentation des forces agissant sur la bride supérieure de la barre, de leur numérotation et de la distance entre les forces
Active/désactive la présentation des forces agissant sur la bride inférieure de la barre, de leur numérotation et de la distance entre les forces
Active/désactive la présentation des appuis/barres aboutissantes qui se trouvent sur la bride supérieure de la barre, de leur numérotation et de la distance entre les appuis/barres aboutissantes
Active/désactive la présentation des appuis/barres aboutissantes qui se trouvent sur la bride inférieure de la barre, de leur numérotation et de la distance entre les appuis/barres aboutissantes
- La boîte de dialogue contient quatre onglets : Raidisseurs, Forces, Appuis/barres et Forces internes
- La boîte de dialogue inclut les champs suivants : Calculs et Charges.
