Modification d'un crochet d'armature

Ajustez manuellement l'emplacement et l'orientation des crochets d'armature lors de l'esquisse ou de la modification d'une armature.

1. Déplacez des crochets de l’étrier et du chaînage. Sélectionnez l'armature.

2. Appuyez sur la barre d’espacement pour faire pivoter l’orientation de la forme d’armature et du crochet.

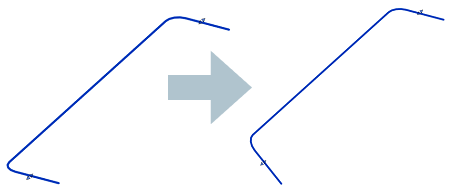

3. Inverser l’orientation du crochet. Sélectionnez l'armature.

4. Cliquez sur Modifier | onglet Armature structurellegroupe de fonctions Mode (Modifier l’esquisse).

5. Cliquez sur pour inverser l'orientation du crochet.

6. Cliquez sur Modifier | onglet Armature structurelle > onglet Modifier l’esquisse d’armaturegroupe de fonctions Mode (Terminer le mode de modification) pour afficher l’orientation du crochet.

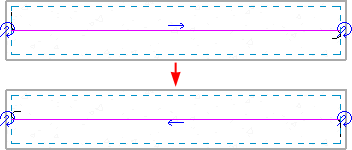

7. Échangez les extrémités du crochet. Sélectionnez l'armature.
8. Cliquez sur Modifier | onglet Armature structurellegroupe de fonctions Mode (Modifier l’esquisse).
9. Cliquez sur le contrôle de permutation des crochets pour permuter les crochets situés à chaque extrémité de l'armature en place.

10. Cliquez sur Modifier | Armature structurelle onglet Modifier l’esquisse d’armaturegroupe de fonctions Mode (Terminer le mode de modification).

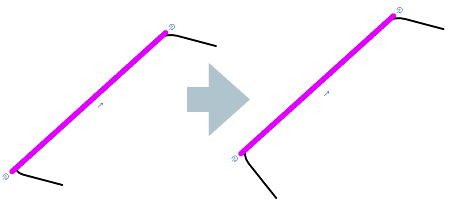

11. Faites pivoter les crochets. Sélectionnez l'armature.
12. Dans la palette Propriétés, modifiez les paramètres Rotation au début et/ou Rotation à la fin.

13. Cliquez sur Modifier | onglet Armature structurellegroupe de fonctions Mode (Modifier l’esquisse). Dans la palette Propriétés, modifiez les paramètres Rotation du crochet au début ou Rotation du crochet à la fin.

14. Cliquez sur Modifier | onglet Armature structurellegroupe de fonctions Mode (Modifier la famille). Cliquez sur l’onglet Modifier groupe de fonctions Propriétés (Types de familles). Dans la boîte de dialogue Paramètres de forme d’armature, modifiez les paramètres Rotation au début et/ou Rotation à la fin.
