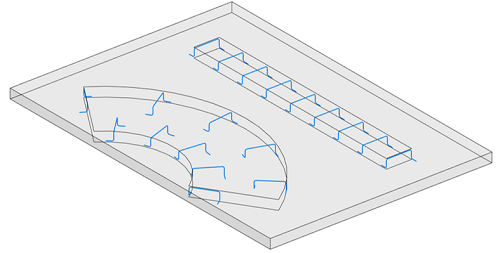

Placez une armature avec des coudes ou des crochets pivotés 3D ou faites pivoter les crochets et les coudes des barres existantes. Lorsque vous faites pivoter les crochets ou les coudes aux extrémités de l’armature, une forme d’armature 3D est créée, si les segments de barre, de crochet et de coude ne sont plus dans le même plan.
La forme de la barre sera mise en correspondance avec une forme existante disposant d’une rotation similaire ou une forme sera créée à différents intervalles de rotation des crochets. Les barres de forme libre peuvent également correspondre aux formes d’armature avec des coudes/crochets, mais assurez-vous que les données de fabrication peuvent être extraites pour ce type de barres.
- Dans l’onglet Structure
le groupe de fonctions Armature , cliquez sur la flèche et sélectionnez Paramètres d’armature.
- Dans la boîte de dialogue Paramètres d’armature Paramètres généraux des armatures, cochez la case Inclure les crochets dans la définition de la forme d’armature.

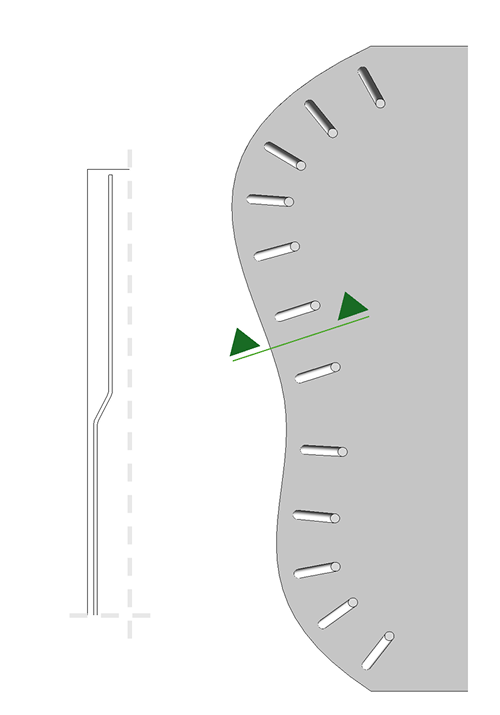

Ces formes 3D, ainsi que les barres multiplans existantes, sont affichées dans les vues en plan et isométriques, dans le navigateur de formes d’armature ou lors de la modification de la forme d’une barre existante.
Vous pouvez choisir la forme souhaitée lors du placement de l’armature, ainsi que lors de la modification de la forme d’une barre existante.
Rotation du crochet ou du coude, formes d’armature et numérotation
La rotation du crochet et du coude est prise en compte lors de la définition d’une forme d’armature. Pour cela, les crochets doivent être inclus dans la définition de la forme de l’armature, en activant l’option dans les Paramètres d’armature, tandis que les coudes définissent toujours la forme de l’armature.
La numérotation des armatures compare la forme de l’armature, la longueur des segments, la rotation du crochet ou du coude pour déterminer le nombre de chaque barre.
Dans le cas simple d’une barre droite, les rotations identiques maintiennent les crochets/coudes sur le même plan et créent une correspondance avec une forme d’armature dotée d’une rotation de 0 degré (formes standard dans la bibliothèque).
Si les crochets ou les coudes ont des rotations différentes : ils ne se trouvent pas sur le même plan, une forme est créée pour chaque intervalle de 15 degrés.
Dans l’exemple suivant, les deux barres ont la même forme d’armature, car l’angle de rotation du crochet au départ se situe dans le même intervalle de 15 degrés. Les numéros des armatures sont différents, car les rotations des crochets sont différentes (40 et 45 degrés).
 |
 |
 |
 |
|
| Numéro d’armature | 1 | 1 | 3 | 4 |
| Forme | 02 | 02 | Forme d’armature 1 | Forme d’armature 1 |
| Rotation du crochet au début | 0° | 230° | 40° | 45° |
| Rotation du crochet à la fin | 0° | 230° | 90° | 90° |
Remplacer les longueurs de crochet ou de coude par occurrence
Activez l’option Remplacer les longueurs de crochet ou Remplacer les longueurs de coude dans la palette Propriétés ou dans une planification d’armature afin de modifier directement les longueurs des crochets ou des coudes pour chaque occurrence d’armature. Cette option s’applique à toute armature avec crochets ou coudes et requiert l’affectation des longueurs de crochet ou de coude à un paramètre de forme d’armature.

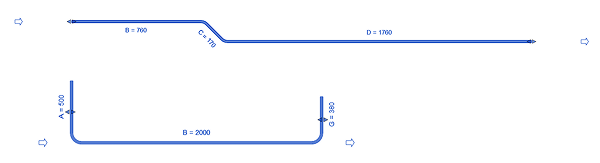

Vous pouvez modifier les longueurs de segment dans la palette Propriétés, dans une planification ou directement dans la zone de dessin en cliquant sur l’une des valeurs.

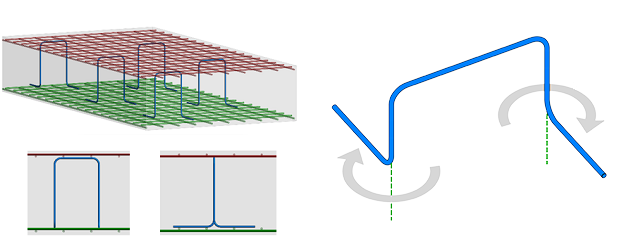

Direction principale du ferraillage et crochets 3D
Utilisez des formes d’armature avec des crochets 3D dans la direction principale du ferraillage afin de distribuer les serrages d’armature dans le projet.
Rotation du crochet ou du coude d’armature de forme libre
