Vous pouvez annoter une zone d’armature surfacique à l’aide d’étiquettes et de symboles personnalisés pour fournir de plus amples informations sur le type d’armature et les limites.
Placement d’un symbole d’armature surfacique
- Cliquez sur l’onglet Annoter
groupe de fonctions Symbole
(Symbole de l’armature surfacique).
Remarque : Si aucun symbole d’armature n’existe dans le projet, chargez-en à partir de la bibliothèque. - (Facultatif) Pour placer automatiquement l’étiquette, cliquez sur l’onglet Annotergroupe de fonctions Symbole (Symbole de l’armature surfacique)
(Positionnement automatique). Le premier clic sur l’armature surfacique place automatiquement l’étiquette au centre de celle-ci.
- Pour positionner l’étiquette manuellement, désactivez Positionnement automatique, cliquez une fois pour sélectionner l’armature surfacique et cliquez à nouveau pour placer l’étiquette.
Placement d’une étiquette d’armature surfacique
- Cliquez sur l’onglet Annotergroupe de fonctions Étiquette
(Étiquette par catégorie).
Remarque : Si aucune étiquette d’armature n’existe dans le projet, chargez-en à partir de la bibliothèque. - Sélectionnez l’armature surfacique sur laquelle placer l’étiquette.

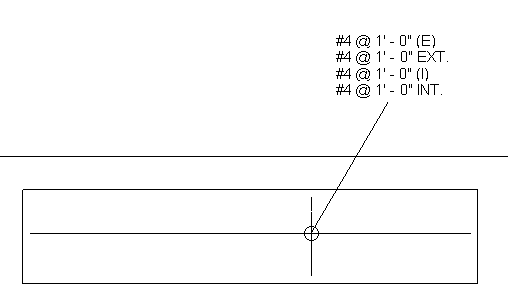

Vous pouvez inclure les propriétés d’espacement majeur en modifiant le libellé de l’étiquette. L’espacement majeur inférieur/intérieur et l’espacement majeur supérieur/extérieur sont des paramètres de catégorie disponibles.
- Appuyez sur Échap pour quitter l’outil Étiquette.
Remarque : Pour résoudre les erreurs d’arrondi susceptibles d’apparaître lors de l’étiquetage d’une armature surfacique, vous pouvez modifier les unités de mesure pour le volume et la longueur de l’armature. Cliquez sur l’onglet Gérergroupe de fonctions Paramètres
(Unités). Sous Volume d’armature ou Longueur d’armature, réglez les unités, l’arrondi et la représentation symbolique en fonction de vos besoins.
