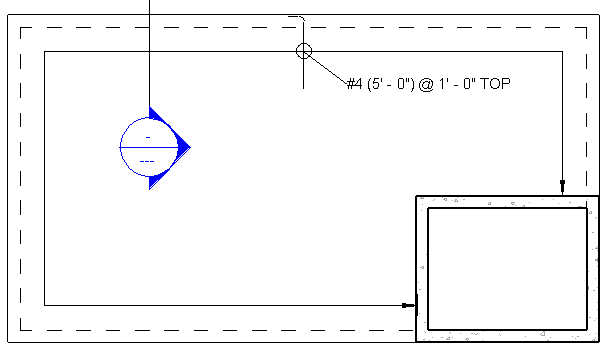

Vous pouvez annoter une zone de direction principale du ferraillage à l’aide d’étiquettes et de symboles personnalisés. pour fournir de plus amples informations sur le type d’armature et les limites.
Placement d’un symbole de direction principale du ferraillage
- Cliquez sur l’onglet Annoter
groupe de fonctions Symbole
(Symbole de la direction principale du ferraillage).
Remarque : Si aucun symbole d’armature n’existe dans le projet, chargez-en à partir de la bibliothèque. - (Facultatif) Pour placer l’étiquette automatiquement, cliquez sur l’onglet Annotergroupe de fonctions Symbole (Symbole de la direction principale du ferraillage)
(Positionnement automatique). Le premier clic sur la direction principale du ferraillage place automatiquement l’étiquette au centre de celle-ci.
- Pour positionner l’étiquette manuellement, désactivez Positionnement automatique, cliquez une fois pour sélectionner la direction principale du ferraillage et cliquez à nouveau pour placer l’étiquette.
Placement d’une étiquette de direction principale du ferraillage
- Cliquez sur l’onglet Annotergroupe de fonctions Étiquette
(Étiquette par catégorie).
Remarque : Si aucune étiquette d’armature n’existe dans le projet, chargez-en à partir de la bibliothèque. - Sélectionnez la direction principale du ferraillage sur laquelle placer l’étiquette.
- Appuyez sur Échap pour quitter l’outil Étiquette.
