SávTetőIrányában

Ez az alkotóelem létrehozza a forgalmi sáv keresztmetszeti megjelenítését, amelyet a burkolat belső élétől a tetőpont felé illeszt be.

Megjegyzés: Ez az alkotóelem csak a Középpontot támogatja, mint a túlemelés forgástengelyének forgáspontja. Ez az alkotóelem kifogásolt volt, ezért már csak a Nyomtervmodellezés katalógusokban érhető el. A SávTúlemelésEFT alkotóelem rendelkezik ennek az alkotóelemnek minden funkcionalitásával, és támogatja a túlemelés forgástengelyének forgáspontjait is.

A Külső sáv túlemelésének lejtési értékét használja a nyomterv modell fő nyomvonalához. A burkolat szerkezete az Autodesk Civil 3D Súgó „Burkolatszerkezet burkolt szakaszokon” című témakörében ismertetett szabványokat követi.

Igazítás

A csatolási pont a sáv belső élén található a végső felületen. Ez a komponens a bal és a jobb oldalhoz is csatolható.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes rézsű a távolság-magasság arányában van megadva (például 4 : 1), ha nincs „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy melyik oldalra kerüljön az alkotóelem	Bal / Jobb	Jobb
Tetőpont belül	Megadja, hogy a forgalmi sáv belső szélének kódolása Tetőszelvény legyen	Igen/Nem	Igen
Szélesség	A sáv szélessége a belső él eltolásától a külső él eltolásáig	Numerikus, pozitív	3.6 m 12.0 láb
Burkolat1 mélysége	Az 1. burkolatréteg vastagsága (nulla a kihagyáshoz)	Numerikus, nem negatív	0.025 m 0.083 láb
Burkolat2 mélysége	A 2. burkolatréteg vastagsága (nulla a kihagyáshoz)	Numerikus, nem negatív	0.025 m 0.083 láb
Alapmélység	Az alapréteg vastagsága (nulla a kihagyáshoz)	Numerikus, nem negatív	0.100 m 0.333 láb
Ágyazati réteg mélysége	Az ágyazati réteg vastagsága (nulla a kihagyáshoz)	Numerikus, nem negatív	0.300 m 1.0 láb

Célparaméterek

Ez a szakasz az alkotóelemben található olyan paramétereket sorolja fel, amelyek egy vagy több célobjektumhoz rendelhetők hozzá. További információ: Nyomtervcélok megadása.

Paraméter	Leírás	Állapot
Szélesség	Ezzel felülbírálható a sáv rögzített szélességének értéke és a sáv éle egy eltolási nyomvonalhoz köthető. A szélesség megadása a következő objektumtípusok esetén lehetséges: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható
Tetőmagasság	Ezzel felülbírálható a sáv normál esése, és a forgalmi sáv külső éle egy hossz-szelvény magasságához köthető. A szintmagasság megadása a következő objektumtípusok esetében lehetséges: hossz-szelvények, 3D vonalláncok, vezérlővonalak és földmérési alakzatok.	Választható

Kimeneti paraméterek

Paraméter	Leírás	Típus
Az túlemelés elforgatás tengely nem támogatott	Ez az alkotóelem nem vesz részt a túlemelés forgástengelyének forgáspont számításában. Ha egy forgástengely kiszámítására használt alkotóelemben kerül felhasználásra, akkor egy jelenik meg az elrendezésben. További információt a Pálya hossz-szelvény igazítása túlemelés közben részben talál.	1 (Igaz)
Sávszélesség	Sáv lejtésének szélessége	Numerikus
Sáv % lejtés	A sáv %-os lejtése	Numerikus

Viselkedés

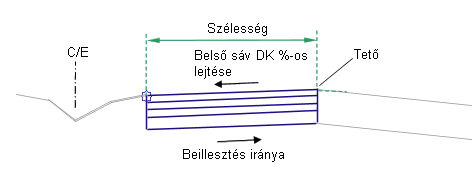

A Belső sáv túlemelési lejtése a kiindulási vonali nyomvonal túlemelési specifikációiból származik, és az érték algebrai előjele megfordul. Ha balra kerül beillesztésre, a Jobb külső sáv lejtése megfordul; ha jobbra kerül beillesztésre, akkor a Bal külső sáv lejtése fordul meg. A csatolási ponttól kezdődően a pályafelületi felület és a párhuzamos ágyazat a megadott szélességgel, mélységgel és fordított túlemelési lejtéssel kerül beillesztésre. Függőleges kapcsolódások zárják le az alakot a sáv mindkét végén.

Ha nyomtervmodellezés során a Szélességhez egy vízszintes eltolási nyomvonal kerül hozzárendelésre, akkor a sáv szélessége a nyomvonal eltolásához igazodik.

Művelet tervezési módban

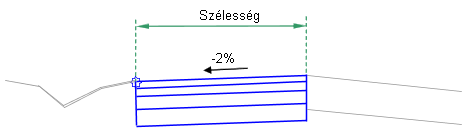

Elrendezési módban ez az alkotóelem a végső, alap és ágyazati kapcsolódásokat jeleníti meg a megadott szélességgel, mélységgel és -2%-os lejtéssel.

Pont-, kapcsolódás- és alakkódok

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P1	ETW	Sáv belső éle a pályafelületen
P2	Crown	Sáv külső éle (a tetőpontnál) a pályafelületen
P3	ETW_Pave1	Sáv belső éle az 1. burkolaton
P4	Crown_Pave1	Sáv külső éle az 1. burkolaton
P5	ETW_Pave2	Sáv belső éle a 2. burkolaton
P6	Crown_Pave2	Sáv külső éle a 2. burkolaton
P7	FSSz_Alap	Sáv belső éle az alapszinten
P8	Tető_Alap	Sáv külső éle az alapfelületen
P9	FSSz_Ágyazat	Sáv belső éle az ágyazati rétegen
P10	Tető_Ágyazat	Sáv külső éle az ágyazati rétegen
L1	Top, Pave	Pályafelület felülete
L2	Pave1
L3	Pave2
L4	Bázis
L5	Ágyazati réteg Alapszint
S1	Pave1
S2	Pave2
S3	Bázis
S4	Ágyazati réteg

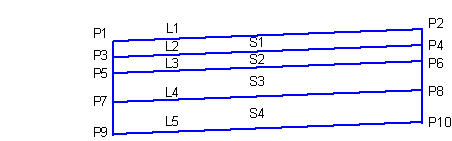

Kódolási ábra
