2. gyakorlat: Gyermek feliratstílus használata

A gyakorlat során létrehozhat egy gyermek feliratstílust, amely alapértelmezett beállításai egy meglévő feliratstílus, vagyis szülő beállításából származnak.

A következő lépésekben létrehozhatja egy meglévő nyomvonal feliratstílusának gyermekét, majd módosíthatja a gyermek feliratstílus egyes tulajdonságait. Megvizsgálhatja az eredményeket, majd felülírhatja a gyermekstílus néhány tulajdonságát a szülő feliratstílus tulajdonságaival.

Ez a gyakorlat az 1. gyakorlat: Feliratstílus létrehozása rész folytatása.

Gyermek feliratstílus létrehozása

Megjegyzés:

Ez a gyakorlat a Labels-5a.dwg rajzot használja az előző gyakorlatban elvégzett módosításokkal.

1. Tolja el a nézetet a West Street nyomvonal 0+080 szelvénye mentén.
2. Tartsa nyomva a Ctrl billentyűt és közben kattintson a 0+080 szelvény feliratára. Kattintson a jobb gombbal. Válassza a Felirat tulajdonságai menüpontot.
3. A Tulajdonságok paletta Terv lapján kattintson a Főszelvény feliratstílusa elemhez tartozó értékre. Válassza a Létrehozás/Szerkesztés elemet a listából.
4. A Feliratstílus párbeszédpanelen változtassa a stílust a Vonalra merőleges lehetőségre.
   Megjegyzés:

   Ügyeljen arra, hogy a Vonalra merőleges és ne az Osztójelre merőleges lehetőséget válassza ki.

5. Kattintson a melletti nyílra. Kattintson a Gyermek létrehozása az aktuális kiválasztáshoz lehetőségre.
6. A Feliratstílus-tervező párbeszédpanelen, az Információ lapon változtassa meg a stílus nevét a Osztójelre merőleges [gyermek] névről Szelvény kiemelése névre.
7. Az Elrendezés lapon a Komponens neve listában válassza ki a Szelvény elemet.
8. A Szöveg területen adja meg a következő paramétereket:
   • Szövegmagasság: 5.00 mm
   • Igazítás: Középen balra
9. Kattintson kétszer az OK gombra.

   A szelvény most nagy méretű szöveggel jelenik meg, amely a vonal végéhez van igazítva. A szöveg méretét és pozícióját az új stílus, a Szelvény kiemelése tulajdonságai határozzák meg. A szöveg tartalma, valamint a vonal színe és hossza a szülőstílus, vagyis a Vonalra merőleges tulajdonságai.

10. A felirat kijelölésének megszüntetéséhez nyomja le az Esc billentyűt.
11. A rajzban tartsa nyomva a Ctrl billentyűt, és közben kattintson a 0+100 szelvényfeliratra. Változtassa meg a stílust a Vonalra merőleges stílusra a Tulajdonságok palettán.

    Figyelje meg, hogy a Tulajdonságok palettán megjelenített stílusgyűjteményben az új stílus a hozzá tartozó szülőstílusba ágyazva jelenik meg. Ezt az elhelyezést az Eszköztár Beállítások lapján is láthatja a NyomvonalFeliratstílusokSzelvényFőszelvényVonalra merőleges elemben.

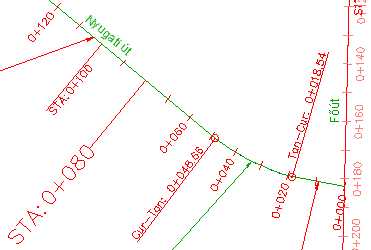

    Szülő (STA: 0+100) és gyermek (STA: 0+080) feliratstílusok

    Figyelje meg, hogy a rajzban a STA:0+080 és STA:0+100 feliratszövegek különböző méretűek, és a szöveg és vonal máshogy illeszkedik. A gyermek stílus megosztja az alaptulajdonságait azzal a szülő stílussal, amelyből létre lett hozva. Ha egy tulajdonságérték megváltozik a szülő stílusban, a gyermek stílusban is módosul az adott tulajdonság értéke. Ha egy tulajdonságérték megváltozik a gyermek stílusban, a változás nincs hatással a szülő stílusra.

    Leszármazott stílus létrehozásakor a rajz egyéb részeinek megváltoztatása nélkül hozta létre a szükséges szelvénymegjelenítést. Ha ehelyett a szülőstílus tulajdonságait változtatja meg, akkor az megváltoztatta volna a stílust használó egyéb főszelvények megjelenését.

    Most úgy fogja beállítani a szülő stílust, hogy felülírja a gyermek stílus szövegbeállítását.

A gyermek feliratstílus felülírása

1. Az Eszköztár Beállítások lapján bontsa ki a NyomvonalFeliratstílusokSzelvényFőszelvény gyűjteményeket.
2. Kattintson a jobb gombbal a Vonalra merőleges elemre. Válassza a Szerkesztés menüpontot.
3. A Feliratstílus-tervező párbeszédpanelen kattintson az Összefoglalás lapra.
4. Bontsa ki az 1 Komponens tulajdonságot.
5. A Szöveg: Szövegmagasság sorban, a Gyermek felülírása oszlopban kattintson a következőre: .

   A Gyermek felülírása oszlopban jelenik meg, amely azt jelzi, hogy a szülő felülírta a gyermek korábban független tulajdonságát.

6. Kattintson az OK gombra.

   Figyelje meg, hogy a feliratok most ugyanazt a betűméretet használják. Az STA: 0+080 feliratszöveg most ugyanolyan méretű, mint az STA: 0+000 felirat, mivel a szülő stílus szövegmagasságát felülírta a gyermekstílus szövegmagassága. A vonal nyomvonal még mindig különbözik, mert a gyermekstílus szövegcsatolási pontja nem lett felülírva.

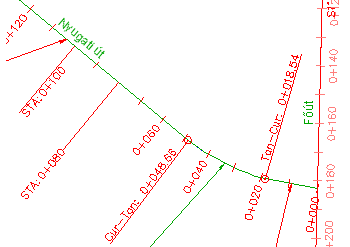

   A szülő (STA: 0+100) és gyermek (STA: 0+080) feliratstílus: a gyermek szövegmérete felülírva a szülő szövegméretével

Az oktatóanyag folytatásához lépjen tovább a 3. gyakorlat: Felirat megjelenésének szabályozása fóliák segítségével részre.
