A gyakorlat során több módot is megismerhet a feliratstílusok módosítására.
A módosítani kívánt felirattípustól és a feliratok mennyiségétől függően a következő módon változtathatja meg a feliratstílust:
- Egyszerű feliratobjektumok, beleértve a nyomvonalív- és érintőfeliratokat is.
- Feliratobjektum-csoportok, beleértve a nyomvonalszelvény- és geometriapont-feliratokat.
- Egy csoport részét képező különálló feliratobjektumok, például egy nyomvonalszelvény felirata.
- A Kereső listanézetében külön feliratozott objektumok, például telkek, pontok és csőhálózat objektumok.
Az 1. gyakorlat: Telekterület-táblázat létrehozása részben további információt talál a telekterület feliratstílusának szerkesztéséről a Kereső kereső listanézetének használatával.
Ez a gyakorlat a 4. gyakorlat: Felirat elmozdított állapotának módosítása rész folytatása.
Egyetlen feliratobjektum feliratstílusának módosítása
- Nagyítsa ki és tolja el a nézetet a West Street zsákutca végén lévő terület megtekintéséhez.
- Kattintson a West Street 0+200 és 0+220 szelvényi közti vörös ívfeliratra.
Az ívfeliraton fogók jelennek meg, de nincs másik felirat kijelölve. Ez a felirat egy egyedülálló feliratobjektum, amely nem része feliratcsoportnak.
- Kattintson a jobb gombbal a feliratra. Válassza a Tulajdonságok menüpontot.
- A Tulajdonságok paletta Ívfelirat stílusa listájában figyelje meg, hogy kiválaszthatja az Ív általános feliratstílusa lehetőséget. Az általános stílusok alkalmazhatók olyan vonal- és ívfeliratok esetében, amelyek nyomvonalakat, hossz-szelvényeket vagy telekszakaszokat feliratoznak. Válassza ki az Ív általános feliratstílusa
Csak sugár lehetőséget. Az egyedi ívfeliratstílus módosul, de a zsákutca többi ívfeliratstílusa nem változik.
- A felirat kijelölésének megszüntetéséhez nyomja le az Esc billentyűt.
Módosított ívfeliratstílus
Ez a gyakorlat a Labels-5b.dwg rajzot használja az előző gyakorlat során elvégzett módosításokkal, vagy megnyithatja a Labels-5c.dwg fájlt a következő helyről: oktatóanyagok rajzainak mappája.
Feliratobjektum-csoportok feliratstílusának módosítása
- A 0+220 szelvény feliratának kijelöléséhez kattintson a szelvényfeliratra.
Az összes szelvényfeliraton fogók jelennek meg, jelezve, hogy a 0+220 szelvényfelirat a szelvényfelirat-csoport része.
- Kattintson a jobb gombbal a feliratra. Válassza a Tulajdonságok menüpontot.
- A Tulajdonságok paletta Főszelvény feliratstílusa listájában válassza a Osztójellel párhuzamos elemet.
A feliratstílus a West Street összes főszelvényfeliratát módosítja.
- A főszelvényfeliratok kijelölésének megszüntetéséhez nyomja le az Esc billentyűt.
Módosított stílusú főszelvényfelirat-csoport
Egy csoport részét képező különálló feliratobjektum feliratstílusának módosítása
- A 0+060 szelvény feliratának kijelöléséhez tartsa nyomva a Ctrl billentyűt, és kattintson a szelvényfeliratra.
A fogó csak a 0+060 feliraton jelenik meg. A többi főszelvényfelirat nincs kijelölve.
- Kattintson a jobb gombbal a feliratra. Válassza a Tulajdonságok menüpontot.
- A Tulajdonságok paletta Főszelvény feliratstílusa listájában válassza a Vonalra merőleges elemet.
Csak a 0+060 szelvény feliratának feliratstílusa módosult. A West Street többi főszelvényfeliratának stílusa nem változott.
- A felirat kijelölésének megszüntetéséhez nyomja le az Esc billentyűt.

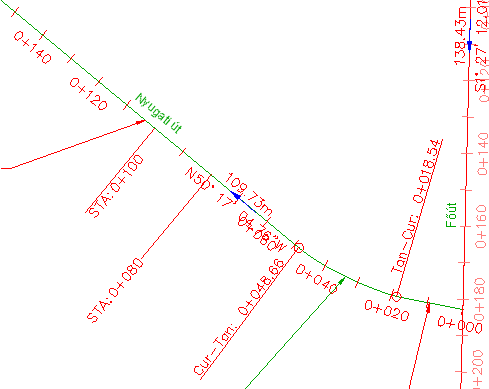

Módosított stílusú főszelvény-felirattípus: csak az STA: 0+060
Az oktatóanyag folytatásához lépjen tovább a 6. gyakorlat: Egy másik objektumra hivatkozó feliratstílus létrehozása részre.
