4. gyakorlat: Felirat elmozdított állapotának módosítása

Ebben a gyakorlatban úgy módosíthatja a feliratstílust, hogy az eredeti helyéről elmozdítva a felirat másképp jelenjen meg.

Minden feliratstílus két alapértelmezett formátummal rendelkezik: az első, amikor a felirat eredetileg létrejön a normál elrendezési helyén, a második akkor alkalmazható, amikor a feliratot elmozdítja a normál elrendezési helyéről. Egy feliratstílus elmozdított állapota szerkesztésének vezérlői hasonlóak az elrendezési állapothoz.

Ez a gyakorlat a 3. gyakorlat: Felirat megjelenésének szabályozása fóliák segítségével folytatása.

Felirat húzása az eredeti helyéről

Megjegyzés:

Ez a gyakorlat a Labels-5b.dwg rajzot használja az előző gyakorlatban elvégzett módosításokkal.

1. Közelítsen a rajzra a West Street nyomvonal 0+040 szelvényfeliratának megtekintéséhez. A felirat és az összes többi főszelvényfelirat kijelöléséhez kattintson a feliratra.
2. Kattintson a fogóra, és vontassa el a nyomvonaltól.

   A felirat most elmozdított állapotba került. A szöveg és a mutató vörös, mert a feliratstílus elmozdított állapotának értéke Fólia. Tartsa a nézetben ezt a feliratot, hogy látható legyen az elvégzett formátummódosítások hatása.

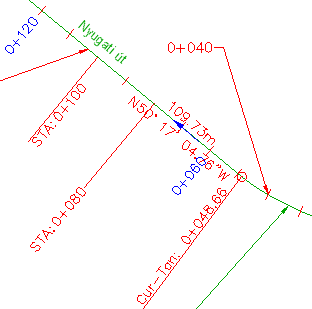

   A 0+040 főszelvényfelirat elmozdított állapotban

A felirat elmozdított állapotának megváltoztatása

1. Az Eszköztár Beállítások lápján bontsa ki a Nyomvonal Feliratstílusok Szelvény Főszelvény gyűjteményt. Kattintson a jobb gombbal a Osztójelre merőleges elemre. Kattintson a Szerkesztés lehetőségre.
2. A Feliratstílus-tervező párbeszédpanelen kattintson az Elmozdított állapot fülre.

   A Mutató és az Elmozdított állapotú komponensek kategóriájában figyelje meg, hogy a Szín, Vonaltípus és Vonalvastagság tulajdonságok mind Fólia vagy Blokk beállításúak. Ezek a beállítások jelzik, hogy amikor a felirat elmozdított állapotban van, a tulajdonságait vagy a fóliáról örökli, amelyen található, vagy a blokkról, amely tartalmazza.

   Tipp:

   Mivel az Előnézet panel nem jeleníti meg a felirat elmozdított állapotát, helyezze át a Feliratstílus-tervezőt úgy, hogy láthassa az elmozdított állapotú feliratot a rajzban. Minden alkalommal, amikor módosít egy felirattulajdonságot, az Alkalmaz gombra kattintva láthatja a hatást.

3. Az Elmozdított állapotú komponensek területen módosítsa a Megjelenítés értékét Az összeállítás szerint értékre. Kattintson az Alkalmaz gombra.

   A felirat visszaáll az eredeti elrendezési tulajdonság beállítására, és az összes többi stílusvezérlő a területen le van tiltva. Az elmozdított komponensek ilyen formázása könnyen alkalmazható, de nem használható minden felirattípusra. Különösen azt figyelje meg, hogy a mutatóvonal nem igazodik jól minden lehetséges elmozdítási helyhez.

4. Változtassa vissza a Megjelentés értékét Átrendezett szöveg értékre. Kattintson az Alkalmaz gombra.

   Ha a felirat többsoros szöveget tartalmaz, az Átrendezett szöveg beállítás a sorokat vízszintesen rendezi egy kompakt blokkba. Ezt a beállítást láthatja működés közben, ha az egyik ívfeliratot elmozdítja elrendezési helyéből.

5. Módosítsa a következő tulajdonságértékek mindegyikét. Kattintson az Alkalmaz gombra az egyes módosítások után, hogy rögtön láthassa hatásukat.
   • Mutató típusa: Spline mutató
   • Keret láthatósága: Igaz
   • Keret típusa: Lekerekített téglalap
   • Keret- és mutató hézag: 2,0 mm
   • Mutató csatolása: Felső sor teteje
6. Miután az elmozdított állapotban látni kívánt módosítások mindegyikét elvégezte, kattintson az OK gombra.

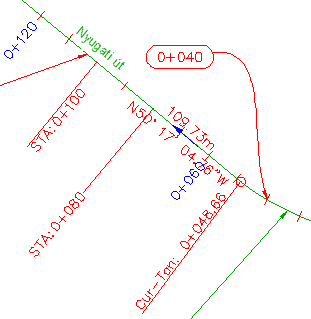

   Módosított elmozdított állapot: 0+040 főszelvényfelirat

   Megjegyzés:

   Az elmozdított felirat eredeti elrendezési formátumba való visszahelyezéséhez kattintson a fogóra.

Az oktatóanyag folytatásához lépjen tovább az 5. gyakorlat: Feliratstílus módosítása részre.
