DXF-közzétételi beállítások konfigurálása
Válassza ki az AutoCAD- vagy Inventor DXF-fájlok, illetve a DXF-terítékfájlok beállításait.
Megjegyzés: Ezen feladatok végrehajtásához rendszergazdai hozzáférésre van szükség.
- Kattintson az Eszközök > Felügyelet > Vault beállítások lehetőségre.

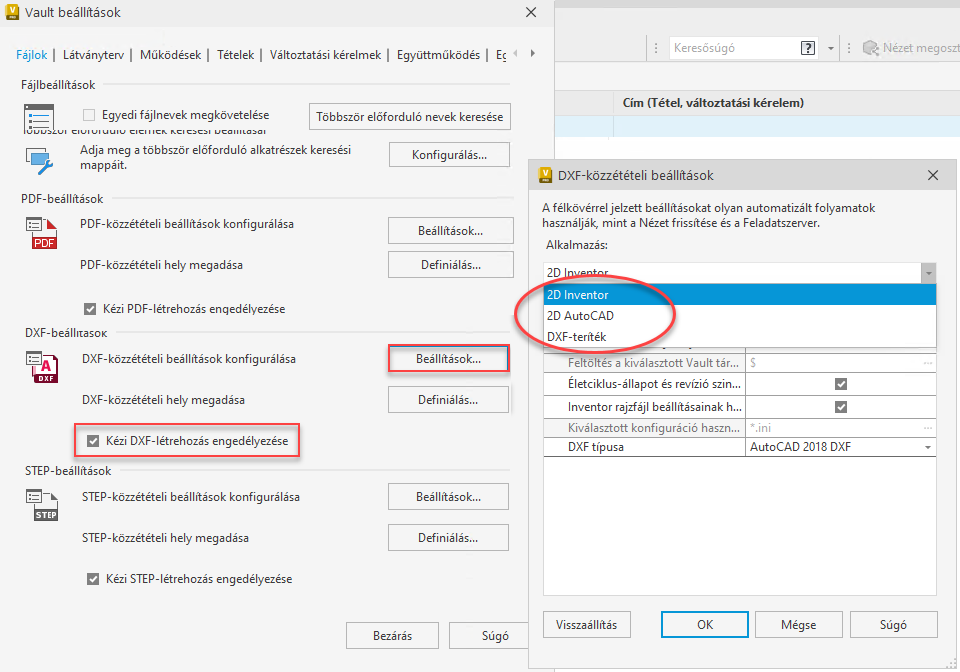

- A DXF-beállítások között kattintson a Beállítások gombra a DXF-közzétételi beállítások párbeszédpanelének elindításához, és konfigurálja a DXF-közzétételi beállításokat.
- Válasszon ki egy alkalmazást, és jelölje be a kívánt beállításokat.
Jelölje be a Kézi DXF-létrehozás engedélyezése jelölőnégyzetet, hogy anélkül is létrehozhasson DXF-fájlokat, hogy végig kellene léptetnie a rajzfájlok életciklus-állapotának változásain. Mostantól az eszköztáron, a helyi menüben és a Műveletek menüben is elérhető a DXF létrehozása parancs.
A következő táblázatok ismertetik a DXF-közzétételi beállítások párbeszédpanel elemeit az AutoCAD- és Inventor-közzétételeknél.
| Az AutoCAD DXF-közzétételi beállításai | |
| Hozzáadás mellékletként | A közzétett DXF-fájlt a fájl mellékleteként jeleníti meg. |
| Feltöltés a forrásfájl helyére | Automatikusan a kiválasztott fájl helyén tárolja a közzétett DXF-fájlt. |
| Feltöltés a kiválasztott Vault tárbeli útvonalra | Meghatároz egy adott helyet (a Tallózás használatával) a közzétett DXF-fájl tárolására. |
| Életciklus-állapot és revízió szinkronizálása a forrásfájlból | Lehetővé teszi, hogy a közzétett DXF és forrásfájlja ugyanazzal az életciklus-állapottal és revízióértékkel rendelkezzen. |
| AutoCAD-rajzfájl beállításainak használata | Használhatja az AutoCAD-rajzfájl beállításait. |
| DXF-típus | Az alapértelmezett DXF-típus kiválasztása. |
| Az Inventor DXF-közzétételi beállításai/DXF-teríték beállításai | |
| Hozzáadás mellékletként | A közzétett DXF-fájlt a fájl mellékleteként jeleníti meg. |
| Feltöltés a forrásfájl helyére | Automatikusan a kiválasztott fájl helyén tárolja a közzétett DXF-fájlt. |
| Feltöltés a kiválasztott Vault tárbeli útvonalra | Meghatároz egy adott helyet (a Tallózás használatával) a közzétett DXF-fájl tárolására. |
| Életciklus-állapot és revízió szinkronizálása a forrásfájlból | Lehetővé teszi, hogy a közzétett DXF és forrásfájlja ugyanazzal az életciklus-állapottal és revízióértékkel rendelkezzen. |
| Inventor-rajzfájl beállításainak használata | Használhatja az Inventor-rajzfájl beállításait. |
| *Kiválasztott konfiguráció használata testreszabáshoz | A DXF-közzététel egyéni konfigurációs fájljának kiválasztása. **Megjegyzés: Ha az Úticsomag funkciót használja a DXF-exportáláshoz, a Vault egy ZIP-fájlt tölt fel a DXF-fájl helyett. |
| DXF-típus | Az alapértelmezett DXF-típus kiválasztása. |
** A konfigurációs fájlban jelölje be az Kiválasztott exportálása beállítást.
- Ha a „USE TRANSMITTAL = Yes”, a Vault egy zip-fájlt exportál és tölt fel.
- Ha a „USE TRANSMITTAL = No”, a Vault a dxf-fájlt exportálja és tölti fel.
